Необыкновенный опыт: гибкий тонкопленочный датчик давления ZD10-100 для лучшей жизни
Описание
Гибкий тонкопленочный датчик давления ZD10-100 - это новый тип датчика с независимыми правами интеллектуальной собственности на технологию гибких датчиков давления. Он напечатан на гибком тонком материале с высокой адгезией, устойчивостью к изгибу и высокой чувствительностью гибких нанофункциональных материалов, что позволяет достичь высокой чувствительности к обнаружению давления.
Гибкий пленочный датчик давления является резистивным датчиком. Выходное сопротивление уменьшается по мере увеличения давления, приложенного к поверхности датчика. Давление можно измерить с помощью определенной зависимости давление-сопротивление.
ZD10-100 в основном используется для обнаружения небольшого давления в определенной области. Его точка отклика составляет всего 50 г и ниже, что позволяет эффективно обнаруживать срабатывание давления и изменение давления на поверхности датчика ZD10-100. Может широко использоваться в умном доме, бытовой электронике, автомобильной электронике и других областях.
Особенности
Ø Ультратонкий, толщина менее 0,3 мм
Ø Гибкая водонепроницаемая упаковка
Ø Устойчивость к изгибу
Ø Быстрый отклик
Ø Длительный срок службы, прошел испытание на нажатие более 1 миллиона раз
Ø Выходной сигнал легко обнаружить
Ø Настраиваемая длина изделия, размер, выводная упаковка и т. д.
Ø Параметры диапазона датчика могут быть настроены
Технические характеристики
| Модель |
ZD10-100 |
| Диапазон |
0~500 г |
| Толщина |
≤0,3 мм |

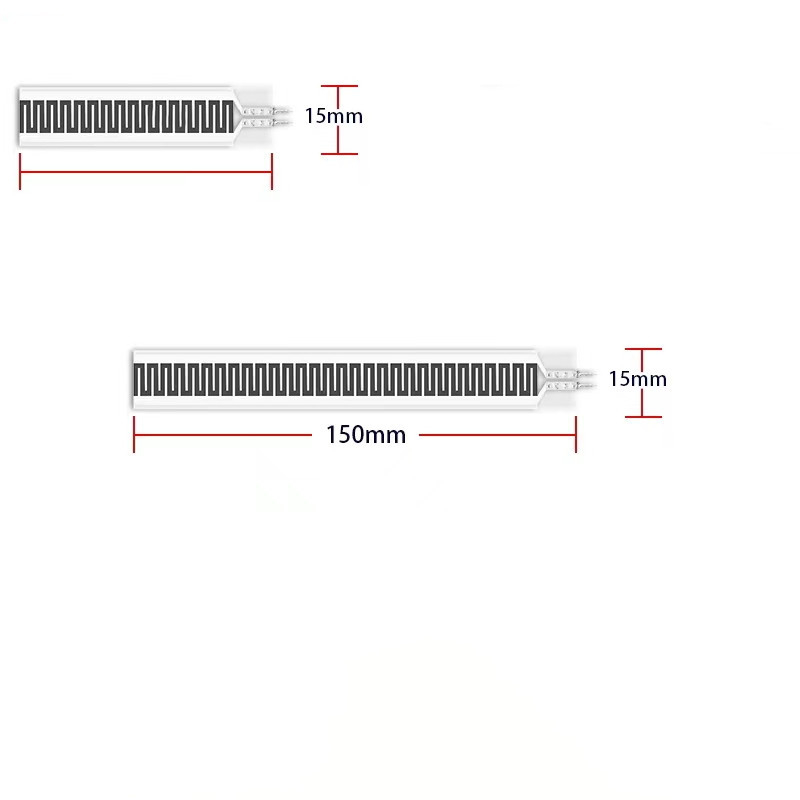

| Размер |
См. спецификацию и описание размера |
| Точка отклика1 |
≤50 г |
| Повторяемость |
±5%(50% нагрузки) |
| Согласованность2 |
±15%(Партия одной и той же модели) |
| Гистерезис |
+10% (RF+ - RF-)/RF+ |
| Долговечность |
＞Один миллион раз |
| Начальное сопротивление |
＞10MΩ(Без нагрузки) |
| Время отклика |
＜1 мс |
| Время восстановления |
＜15 мс |
| Тестовое напряжение |
Типичное значение DC 3.3V |
| Рабочая температура |
-20℃ ~ 60℃ |
| Электромагнитные помехи |
Отсутствуют |
| Электростатический разряд |
Нечувствительность |
Справочный лист данных
| Модель |
Давление/гс |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Сопротивление/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Примечание: Кривая на значке построена по данным, измеренным в определенных условиях. Зависимость кривой приведена только для справки. Фактические данные следует тестировать после установки в соответствии с конкретным применением.
Схема подключения
Инструкции
- Гибкий датчик давления ZD10-100 является неполярным компонентом, в схеме нет направленности;
- При использовании, пожалуйста, поместите чувствительную к давлению зону датчика на твердую, плоскую поверхность. Использование датчика на изогнутой или неровной поверхности приведет к первоначальной проводимости датчика, то есть в «ответном» состоянии, когда нет давления; в этом состоянии выходное сопротивление датчика все еще может реагировать на изменения давления, и соответствующая зависимость больше не применима к справочному листу данных;
- Если опорная поверхность и поверхность приложения силы являются жесткими и твердыми поверхностями, а площадь контакта больше размера датчика (размер чувствительной области датчика 52 мм * 10 мм), из-за собственной структуры датчика реакция на давление может быть небольшой и нестабильной. К центру чувствительной области необходимо приклеить круглую мягкую резиновую прокладку, диаметр которой немного меньше чувствительной области, а площадь должна быть больше 60% площади чувствительной области;
- Вы можете использовать двусторонний скотч для фиксации датчика на опорной поверхности. Обратите внимание, что опорная поверхность должна быть аккуратной и чистой перед наклеиванием. Рекомендуется использовать двусторонний скотч марки 3M; предоставляются индивидуальные услуги;
- После того, как датчик подвергнется нагрузке и будет поддерживать давление, значение выходного сопротивления со временем немного сместится, обычно в пределах 5%. Эту ошибку можно уменьшить методом калибровки по времени. В операции калибровки время ожидания после приложения давления соответствует времени ожидания в реальных приложениях. Поскольку состояние силы датчика различно в разных сценариях применения, пользователю рекомендуется расположить датчик в соответствии с фактическим сценарием применения и самостоятельно протестировать параметры дрейфа.
Объявления
- При использовании датчика старайтесь, чтобы получаемая нагрузка была равномерной, и избегайте прямого контакта с датчиком острыми предметами;
- Использование за пределами диапазона снизит производительность датчика или даже приведет к его разрушению;
- Клемма датчика изготовлена из меди и луженого материала, и вывод можно приварить в соответствии с потребностями. Следует отметить, что температура пайки не должна быть слишком высокой, рекомендуется, чтобы она не превышала 300°C, а время контакта не должно превышать 1 секунды, чтобы предотвратить плавление и деформацию пленочной подложки.
