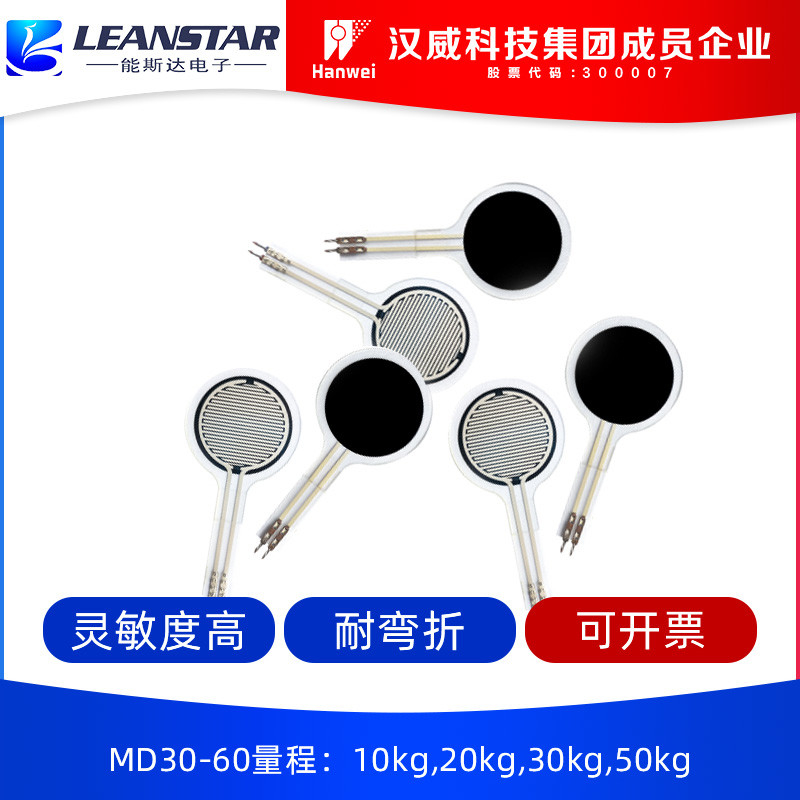

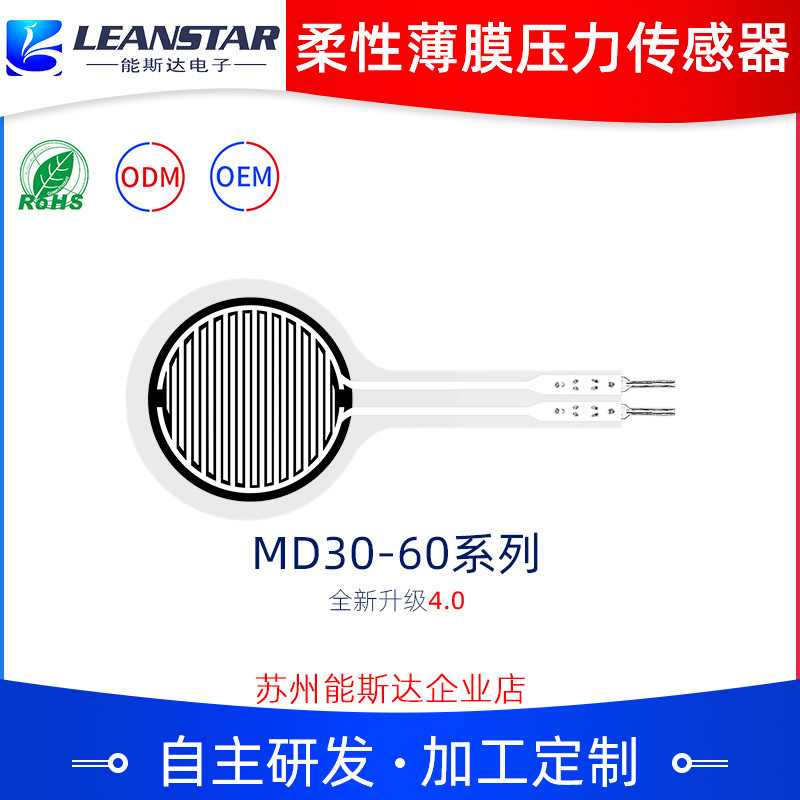

Практический гибкий тонкопленочный датчик давления MD30-60 Электронный медицинский инструмент для больницы

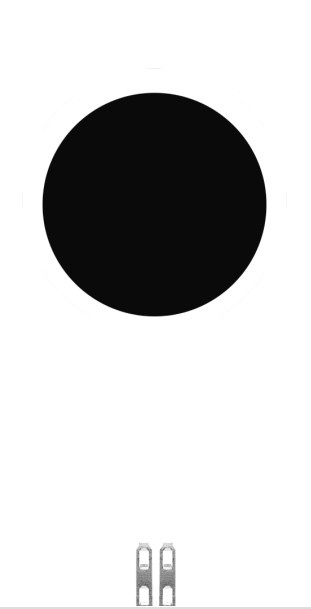

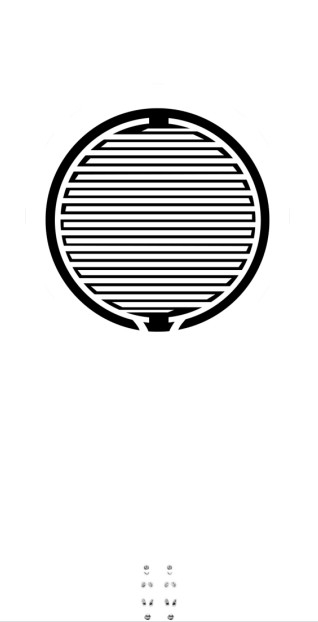

Описание
MD30-60 серия гибкий тонкопленочный датчик давления является новым типом датчика с независимыми правами интеллектуальной собственности гибкой технологии датчика давления.Он напечатан на гибком тонком материале с сильной адгезией., устойчивость к изгибу и высокая чувствительность гибких функциональных материалов нано, чтобы достичь высокой чувствительности обнаружения давления.
Датчик давления тонкой пленки является резистивным датчиком.Давление может быть измерено через специфическое соотношение давления и сопротивленияОн может быть широко использован в восприятии давления, взаимодействии между человеком и компьютером, интеллектуальных роботов, электронного медицинского оборудования, носимых устройств, физиологического обнаружения здоровья и других областях.Например,, он используется длязапускать и обнаруживать педаль автомобиля баланса, обнаруживать сердечно-легочную реанимацию и обнаруживать давление в других сценариях.
Особенности
Ø Ультратонкие, толщиной менее 0,6 мм
Ø Низкое потребление энергии и отличная стабильность
Ø Быстрое реагирование
Ø Высокая чувствительность и широкий диапазон обнаружения
Ø Простая схема обнаружения, легкая для интеграции
Ø Можно настроить датчики разных размеров и форм
Ø Прошла аутентификацию RoHS
Параметры продукта
| Логотип |
Размер ((мм) |
| Длина |
66.3 |
| Ширина |
30 |
| Чувствительная область |
φ25 |
| Высота пина |
2.54 |
| Толерантность |
0.2 |
Индекс эффективности
| Модель |
MD30-60@10 кг |
MD30-60@20 кг |
MD30-60@30 кг |
MD30-60@50 кг |
| Диапазон |
0 ~ 10 кг |
0 ~ 20 кг |
0 ~ 30 кг |
0 ~ 50 кг |
| Толщина |
≤ 0,4 мм |
≤ 0,6 мм |
| Размер |
См. спецификацию и описание размера |
| Место реагированияПримечание1 |
≤ 0,2 кг |
≤ 0,5 кг |
| Повторяемость |
± 3% ((50% загружен) |
| ПоследовательностьПримечание2 |
±10% ((Сертия той же модели) |
| Гистерез |
+10% (RF)+- РФ.-) /РФ+ |
| Прочность |
>Миллион раз |
| Первое сопротивление |
> 10MΩ ((Не загруженный) |
| Время ответа |
< 1 мс |
| Время возобновления |
< 15 мс |
| Испытательное напряжение |
Типичное значение DC 3.3V |
| Операционная температура |
-20°C 60°C |
| ЕНП |
Нет продуктов |
| ESD |
Нечувствительность |
Справочный лист данных
|
Модель:
MD30-60@10 кг
|
Модель:
MD30-60@20 кг
|
Модель:
MD30-60@30 кг
|
Модель:
MD30-60@50 кг
|
|
| давление/кг |
сопротивление/kΩ |
давление/кг |
сопротивление/kΩ |
давление/кг |
сопротивление/kΩ |
давление/кг |
сопротивление/kΩ |
| 1 |
8.41 |
2 |
5.31 |
3 |
12.74 |
5 |
8.06 |
| 2 |
4.89 |
3 |
2.65 |
6 |
6.38 |
10 |
4.45 |
| 3 |
3.38 |
5 |
1.97 |
9 |
4.34 |
15 |
3.34 |
| 4 |
2.73 |
7 |
1.59 |
12 |
3.54 |
20 |
2.79 |
| 5 |
2.30 |
9 |
1.40 |
15 |
3.08 |
25 |
2.44 |
| 6 |
2.08 |
10 |
1.26 |
18 |
2.78 |
30 |
2.19 |
| 7 |
1.78 |
13 |
1.18 |
21 |
2.53 |
35 |
2.01 |
| 8 |
1.61 |
15 |
1.13 |
24 |
2.37 |
40 |
1.87 |
| 9 |
1.49 |
17 |
1.08 |
27 |
2.22 |
45 |
1.77 |
| 10 |
1.40 |
20 |
1.05 |
30 |
2.12 |
50 |
1.69 |
Справочная схема
Инструкции
- гибкий датчик серии MD30-60 является неполярным компонентом, в цепи нет направленности;
- При использовании, пожалуйста, поместите чувствительную к давлению зону датчика на твердую плоскую поверхность.в состоянии "реакции", когда нет давления; в этом состоянии выходное сопротивление датчика все еще может реагировать на изменения давления, и соответствующее отношение больше не применимо к эталонному листу данных;
- Если поверхность поддержки и поверхность, на которой применяется сила, являются как жесткими, так и твердыми поверхностями, а контактная поверхность больше чувствительной области датчика из-за собственной структуры датчика,реакция на давление может быть небольшой и нестабильнойК центру чувствительной зоны необходимо прикрепить круглый мягкий резиновый прокладка, диаметр немного меньше чувствительной зоны,и площадь должна быть больше 60% площади чувствительной зоны.;
- Вы можете использовать двустороннюю ленту, чтобы закрепить датчик на подъемной поверхности.Рекомендуется использовать двустороннюю ленту марки 3M; предоставлять индивидуальные услуги;
- После того, как датчик подвергается напряжению и поддерживает давление, значение выходного сопротивления будет слегка изменяться с течением времени, обычно в пределах 5%.В процессе калибровки, время ожидания после наложения давления соответствует времени ожидания в фактических приложениях.рекомендуется пользователю расположить датчик в соответствии с фактическим сценарием применения и самостоятельно протестировать параметры дрейфа..
Объявления
- При использовании датчика стараться, чтобы нагрузка была равномерной и избегать прямого контакта с датчиком острых предметов;
- Использование на больших расстояниях снижает производительность датчика или даже разрушает датчик;
- Терминал датчика изготовлен из меди и оцинкованного материала, а свинец может быть сварен в соответствии с потребностями.рекомендуется не превышать 300°C, и время контакта не должно превышать 1 секунды, чтобы предотвратить высокую температуру от плавления и деформации пленочной подложки.
