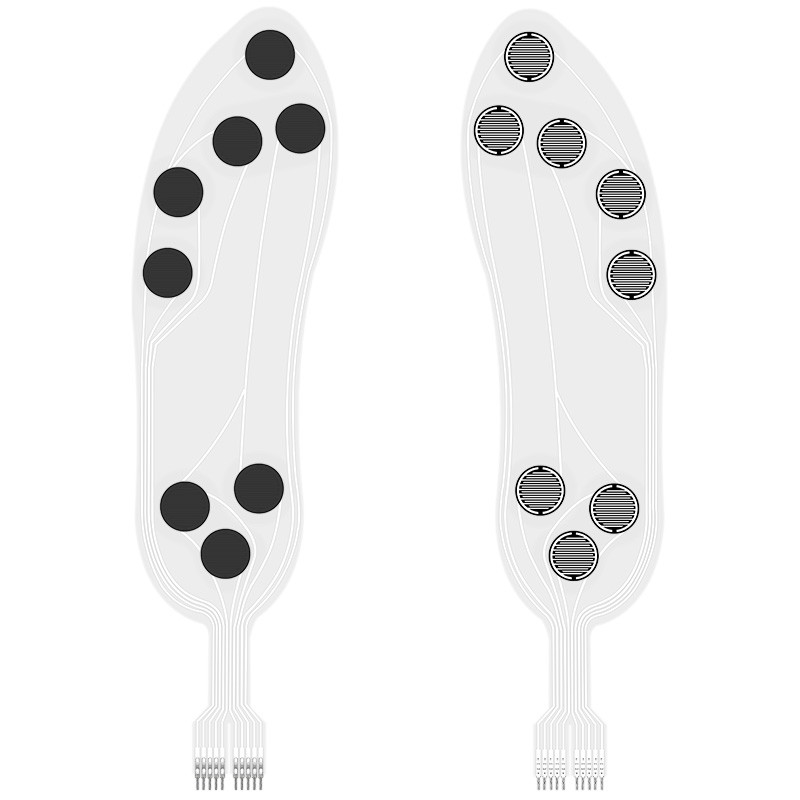

OEM ZNX-01 0,3 мм гибкий датчик давления для умной стельки

1. Гибкий тонкопленочный датчик давления ZNX-01 является неполярным компонентом, в цепи нет направленности; При использовании, пожалуйста, поместите зону чувствительности к давлению датчика на твердую, плоскую поверхность. Использование датчика на изогнутой или неровной поверхности приведет к первоначальной проводимости датчика, то есть в состоянии «отклика», когда нет давления; в этом состоянии выходное сопротивление датчика все еще может реагировать на изменения давления, и соответствующая зависимость больше не применима к таблице справочных данных;

2. Если опорная поверхность и поверхность приложения силы являются жесткими и твердыми поверхностями, а площадь контакта больше чувствительной области датчика, из-за собственной структуры датчика реакция на давление может быть небольшой и нестабильной. К центру чувствительной области необходимо приклеить круглую мягкую резиновую прокладку, диаметр которой немного меньше чувствительной области, а площадь должна быть больше 60% площади чувствительной области;

3. Вы можете использовать двусторонний скотч для фиксации датчика на опорной поверхности. Обратите внимание, что опорная поверхность должна быть аккуратной и чистой перед наклеиванием. Рекомендуется использовать двусторонний скотч марки 3M; предоставление индивидуальных услуг;

4. После того, как датчик подвергнется нагрузке и будет поддерживать давление, значение выходного сопротивления со временем немного сместится, обычно в пределах 5%. Эту ошибку можно уменьшить методом калибровки по времени. В операции калибровки время ожидания после приложения давления соответствует времени ожидания в реальных приложениях. Поскольку состояние силы датчика различно в разных сценариях применения, пользователю рекомендуется расположить датчик в соответствии с фактическим сценарием применения и самостоятельно протестировать параметры дрейфа.


Объявления

• При использовании датчика старайтесь, чтобы получаемая нагрузка была равномерной, и избегайте прямого контакта датчика с острыми предметами;
• Использование за пределами диапазона снизит производительность датчика или даже приведет к его разрушению;
• Клемма датчика изготовлена из меди и луженого материала, и вывод можно приварить в соответствии с потребностями. Следует отметить, что температура пайки не должна быть слишком высокой, рекомендуется, чтобы она не превышала 300°C, а время контакта не должно превышать 1 секунды, чтобы предотвратить плавление и деформацию пленочной подложки при высокой температуре.
