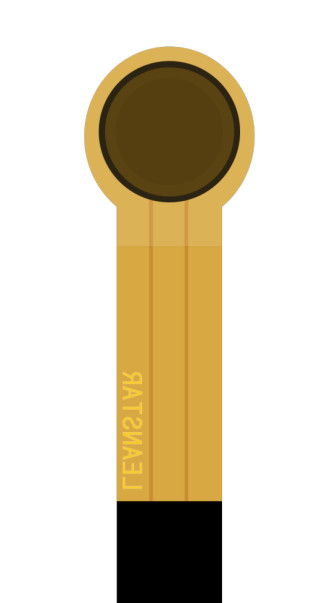

Датчик давления тонкой пленки КЭ РОХС 0.25мм СИ4-Г весьма чувствительный

• Тонкопленочный датчик давления SI4-Glexible является неполярным компонентом, в схеме отсутствует направленность;
• При использовании поместите чувствительную к давлению зону датчика на твердую плоскую поверхность.Использование датчика на изогнутой или неровной поверхности сделает датчик изначально проводящим, то есть в состоянии «отклика», когда нет давления;в этом состоянии выходное сопротивление датчика все еще может реагировать на изменения давления, и соответствующее соотношение больше не применимо к справочному паспорту;
• Если опорная поверхность и поверхность приложения силы являются как жесткими, так и твердыми поверхностями, а контактная поверхность больше, чем чувствительная площадь датчика, из-за собственной конструкции датчика реакция на давление может быть небольшой и нестабильной.К центру чувствительной области необходимо прикрепить круглую мягкую резиновую прокладку, диаметр которой немного меньше чувствительной области, а площадь должна составлять более 60% площади чувствительной области;
• Вы можете использовать двухсторонний скотч, чтобы зафиксировать датчик на опорной поверхности.Перед оклейкой обратите внимание на то, чтобы опорная поверхность была аккуратной и чистой.Рекомендуется использовать двусторонний скотч марки 3М;предоставлять индивидуальные услуги;

После того, как датчик подвергается нагрузке и поддерживает давление, значение выходного сопротивления будет немного дрейфовать с течением времени, обычно в пределах 5%.Эта ошибка может быть уменьшена методом временной калибровки.В операции калибровки время ожидания после приложения давления соответствует времени ожидания в реальных приложениях.Поскольку силовое состояние датчика различается в разных сценариях применения, пользователю рекомендуется расположить датчик в соответствии с фактическим сценарием применения и самостоятельно проверить параметры дрейфа.

Объявления

• При использовании датчика старайтесь, чтобы нагрузка принималась равномерно и избегайте прямого контакта с датчиком острых предметов;
• Использование сверхдиапазона снизит производительность датчика или даже разрушит датчик;
• Терминал датчика изготовлен из меди и луженого материала, а вывод может быть приварен в соответствии с потребностями.Следует отметить, что температура пайки не должна быть слишком высокой, рекомендуется, чтобы она не превышала 300°C, а время контакта не должно превышать 1 секунды, чтобы предотвратить плавление и деформацию пленочной подложки под действием высокой температуры. .
