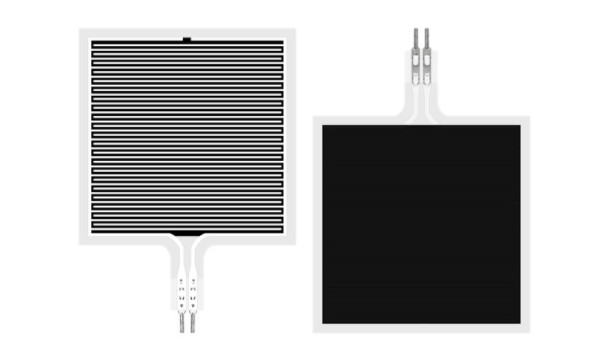

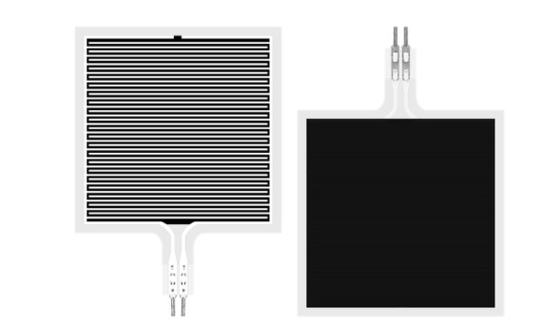

CE ROHS Тонкопленочный датчик давления SF45-65 Полимер 3.3В

Гибкий тонкопленочный датчик давления SF45-65 является неполярным компонентом, в схеме нет направленности；

• При использовании, пожалуйста, поместите чувствительную к давлению зону датчика на твердую, плоскую поверхность. Использование датчика на изогнутой или неровной поверхности приведет к первоначальной проводимости датчика, то есть в состоянии «отклика», когда нет давления; в этом состоянии выходное сопротивление датчика все еще может реагировать на изменения давления, и соответствующая зависимость больше не применима к справочным данным;
• Если опорная поверхность и поверхность приложения силы являются жесткими и твердыми поверхностями, а площадь контакта больше чувствительной области датчика, из-за собственной структуры датчика реакция на давление может быть небольшой и нестабильной. К центру чувствительной области необходимо прикрепить круглую мягкую резиновую прокладку, диаметр которой немного меньше чувствительной области, а площадь должна быть больше 60% площади чувствительной области;
• Вы можете использовать двусторонний скотч для фиксации датчика на опорной поверхности. Обратите внимание, что опорная поверхность должна быть аккуратной и чистой перед наклеиванием. Рекомендуется использовать двусторонний скотч марки 3M; предоставляются индивидуальные услуги;

Объявления

• При использовании датчика старайтесь, чтобы нагрузка распределялась равномерно, и избегайте прямого контакта с датчиком острыми предметами;
• Использование за пределами диапазона снизит производительность датчика или даже приведет к его повреждению;
• Клемма датчика изготовлена из меди и луженого материала, и вывод можно припаять в соответствии с потребностями. Следует отметить, что температура пайки не должна быть слишком высокой, рекомендуется, чтобы она не превышала 300°C, а время контакта не должно превышать 1 секунды, чтобы предотвратить плавление и деформацию пленочной подложки при высокой температуре.
