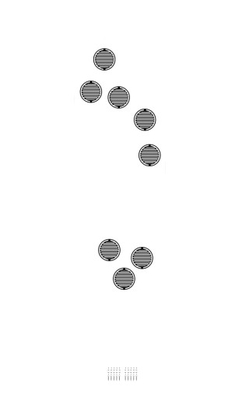

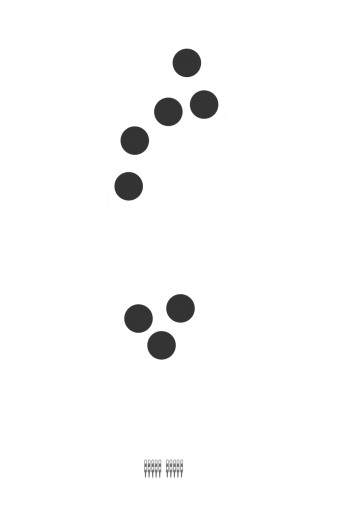

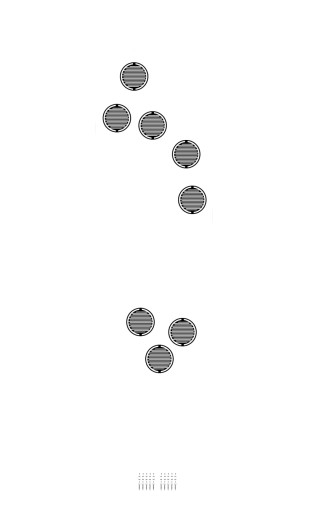

ZNX-01 Гибкий пленка датчик давления Интеллектуальная вкладка варистор тип многоточечный датчик
Описание
ZNX-01 гибкий датчик давления пленкиЭто новый тип датчика, который использует гибкую технологию измерения давления с независимыми правами интеллектуальной собственности.устойчивость к изгибу и высокая чувствительность к гибким и легким материалам. , так что он может достичь высокочувствительного обнаружения распределения платарного давления.

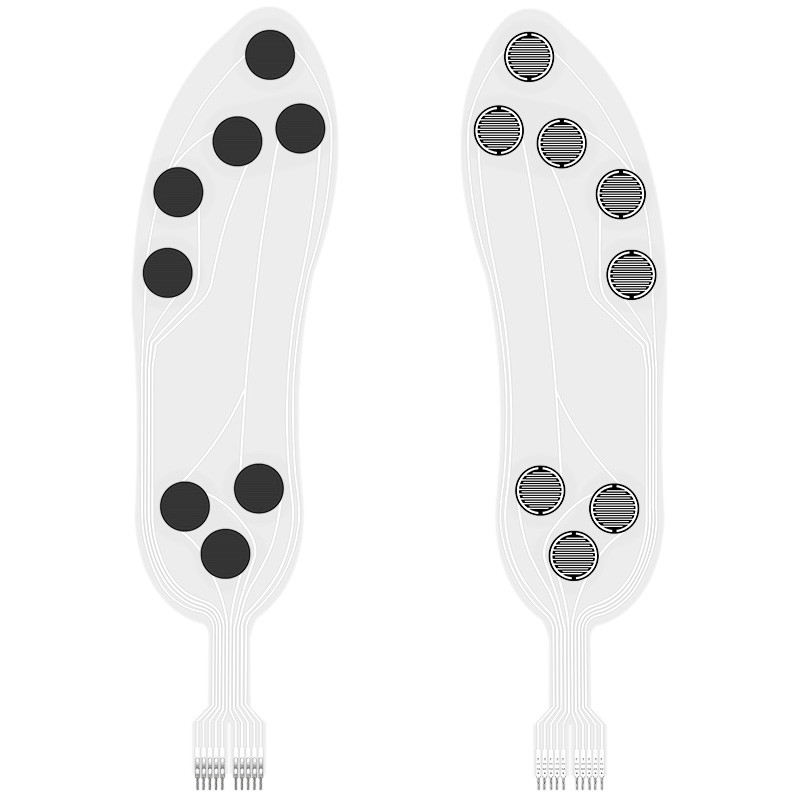

Flexible film pressure sensor ZNX-01 является резистивным датчиком. Выходное сопротивление уменьшается по мере увеличения давления на поверхность датчика.С помощью специфического соотношения давления и сопротивленияНастроить датчик ZNX-01 для подошвы, он может обнаружить подошвное давление, когда человеческое тело стоит и ходит,и данные обнаружения могут быть использованы для анализа плантального давления.
Особенности
Ø Ультрамягкий, толщина менее 0,3 мм
Ø легкая интеграция
Ø Быстрая скорость ответа и высокое разрешение
Ø Долгий срок службы, прошедший испытание более 1 миллиона раз
Ø Выходный сигнал легко обнаруживается
Ø водонепроницаемый, влагостойкий, дышащий
Индекс эффективности
| Модель | ZNX-01 |
| Диапазон | 0 ~ 10 кг |
| Толщина | ≤ 0,45 мм |
| Размер | См. описание спецификации размера (настраивается) |
| Место реагированияПримечание1 | ≤ 400 г |
| Прочность | >Миллион раз |
| Первое сопротивление | > 10MΩ ((Не загруженный) |
| Время ответа | < 1 мс |
| Время возобновления | < 15 мс |
| Испытательное напряжение | Типичное значение DC 3.3V |
| Операционная температура | -20°C 60°C |
| ЕНП | Нет продуктов |
| ESD | Нечувствительность |

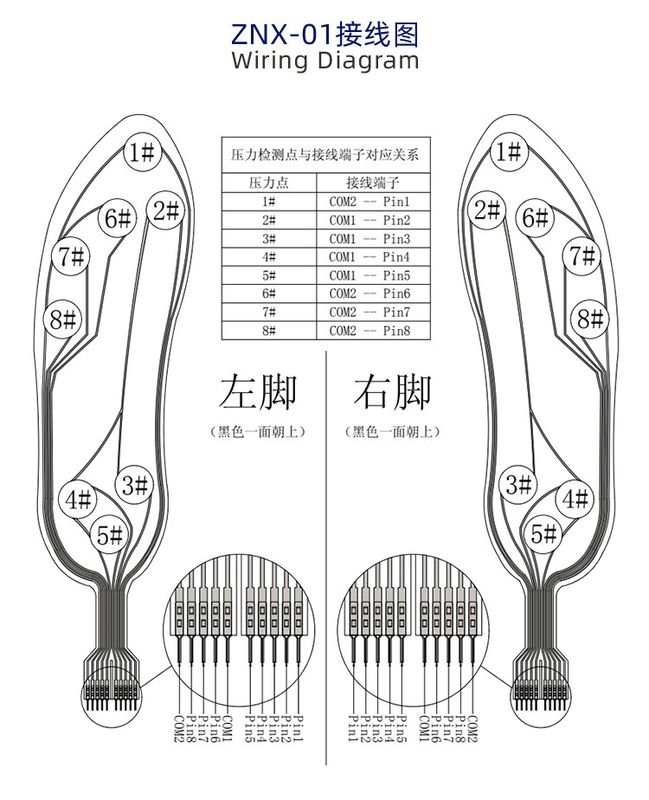

| Логотип | длина | ширина | Чувствительная область | Высота пина | Толерантность |
| Размер ((мм) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1.ZNX-01гибкий датчик давления тонкой пленки является неполярным компонентом, в цепи нет направленности;При использовании, пожалуйста, поместите чувствительную к давлению зону датчика на твердую,плоская поверхностьИспользование датчика на изогнутой или нерегулярной поверхности сделает датчик изначально проводящим, то есть в состоянии "реакции", когда нет давления; в этом состояниисопротивление выхода датчика все еще может реагировать на изменения давления, и соответствующее отношение больше не применимо к эталонному листу данных;
2Если поверхность опоры и поверхность, на которой применяется сила, являются как жесткими, так и твердыми поверхностями, а поверхность контакта больше чувствительной области датчика из-за собственной структуры датчика,реакция на давление может быть небольшой и нестабильнойК центру чувствительной зоны необходимо прикрепить круглый мягкий резиновый прокладка, диаметр немного меньше чувствительной зоны,и площадь должна быть больше 60% площади чувствительной зоны.;
3.Вы можете использовать двустороннюю ленту, чтобы закрепить датчик на поверхности опоры. Обратите внимание, чтобы поверхность опоры была аккуратной и чистой перед наклеиванием.Рекомендуется использовать двустороннюю ленту марки 3M; предоставлять индивидуальные услуги;
4После того, как датчик подвергается напряжению и поддерживает давление, значение выходного сопротивления будет слегка изменяться с течением времени, обычно в пределах 5%.В процессе калибровки, время ожидания после наложения давления соответствует времени ожидания в фактических приложениях.рекомендуется пользователю расположить датчик в соответствии с фактическим сценарием применения и самостоятельно протестировать параметры дрейфа..
