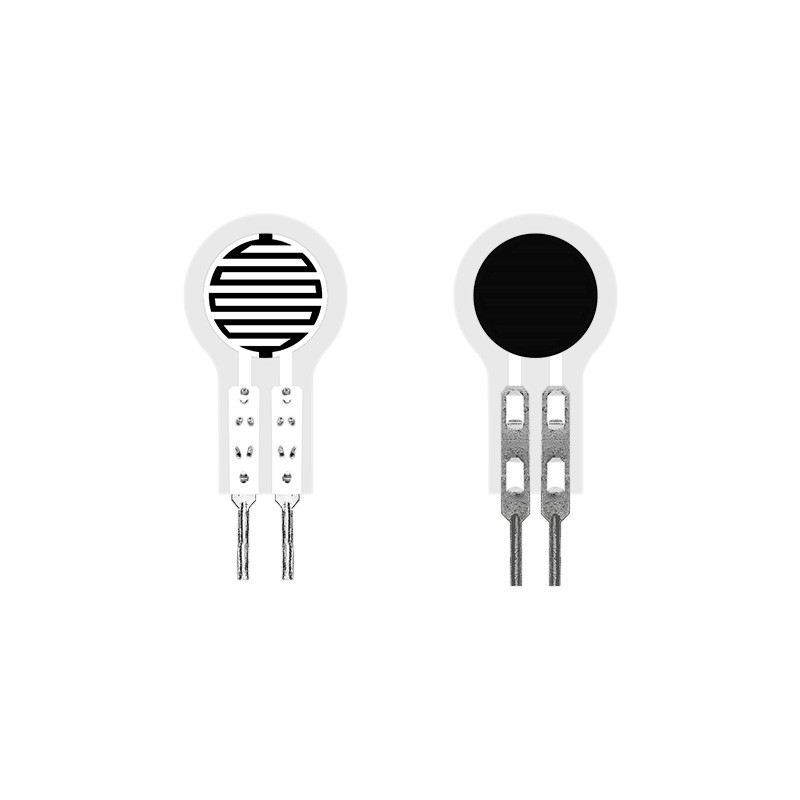

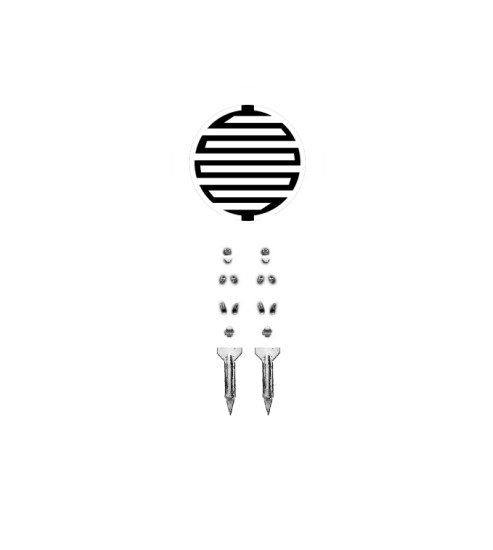

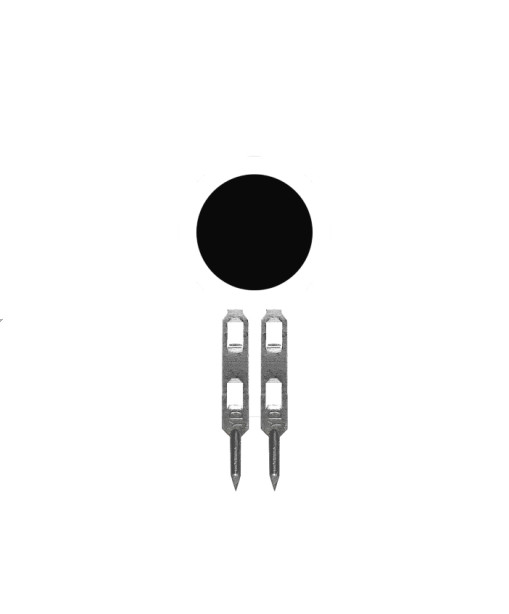

Умный гибкий тонкопленочный датчик давления серии DF9-16
Описание
Гибкий тонкопленочный датчик давления серии DF9-16 - это новый тип датчика с независимыми правами интеллектуальной собственности на технологию гибких датчиков давления. Он напечатан на гибком тонком материале с сильной адгезией, устойчивостью к изгибу и высокой чувствительностью гибких нанофункциональных материалов, что позволяет достичь высокой чувствительности к обнаружению давления.
Тонкопленочный датчик давления является резистивным датчиком. Выходное сопротивление уменьшается по мере увеличения давления на поверхности датчика. Давление можно измерить с помощью определенной зависимости давление-сопротивление. Он подходит для измерения давления на гибких поверхностях и может широко использоваться в умном доме, бытовой электронике, автомобильной электронике, медицинском оборудовании, промышленном контроле, умных роботах и других областях.

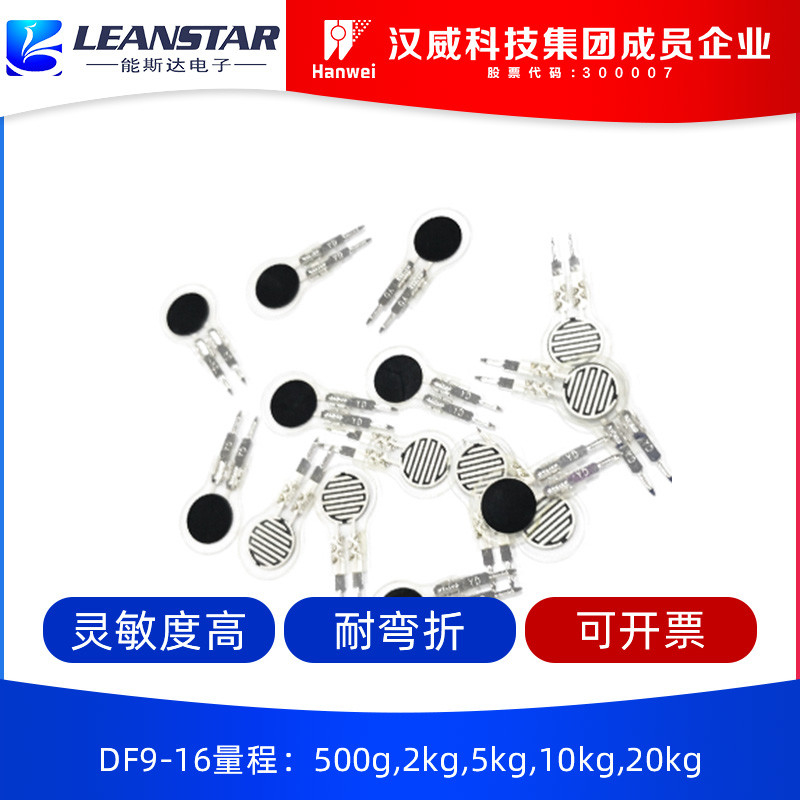

Серия DF9-16 в настоящее время имеет модели с различными диапазонами: 500 г, 2 кг, 5 кг, 10 кг, 20 кг и другие.
Особенности
Ø Ультратонкий, толщина менее 0,3 мм
Ø Быстрый отклик
Ø Долгий срок службы, прошел испытание на сжатие более 1 миллиона раз
Ø Схема обнаружения проста, легко интегрируется и применяется
Ø Профиль датчика может быть настроен
Ø Параметры диапазона датчика могут быть настроены
Ø Прошел сертификацию RoHS
Параметры продукта
| Логотип | Размер (мм) |
| Длина | 23.2 |
| Ширина | 10 |
| Чувствительная зона | φ7.8 |
| Шаг выводов | 2.54 |
| Допуск | 0.2 |
Показатели производительности
| Модель | DF9-16@500g | DF9-16@2kg | DF9-16@5kg | DF9-16@10kg | DF9-16@20kg |
| Диапазон | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Толщина | ≤0.3mm | ||||
| Размер | См. спецификацию и описание размеров | ||||
| Точка отклика注1 | ≤20g | ≤300g | ≤700g | ||
| Повторяемость | ±5%(50% нагрузка) | ||||
| Согласованность注2 | ±10%(Партия одной и той же модели) | ||||
| Гистерезис | +15% (RF+ - RF-)/RF+ | ||||
| Долговечность | ＞Более миллиона раз | ||||
| Начальное сопротивление | ＞10MΩ(Без нагрузки) | ||||
| Время отклика | < 1 мс | ||||
| Время восстановления | < 15 мс | ||||
| Тестовое напряжение | Типичное значение DC 3.3V | ||||
| Рабочая температура | -20℃ - 60℃ | ||||
| EMI | Не производит | ||||
| ESD | Нечувствительность | ||||
Таблица справочных данных
Модель: DF9-16@500g | Модель: DF9-16@2kg | Модель: DF9-16@5kg | Модель: DF9-16@10kg | Модель: DF9-16@20kg | |||||
| давление/кг | сопротивление/кΩ | давление/кг | сопротивление/кΩ | давление/кг | сопротивление/кΩ | давление/кг | сопротивление/кΩ | давление/кг | сопротивление/кΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
