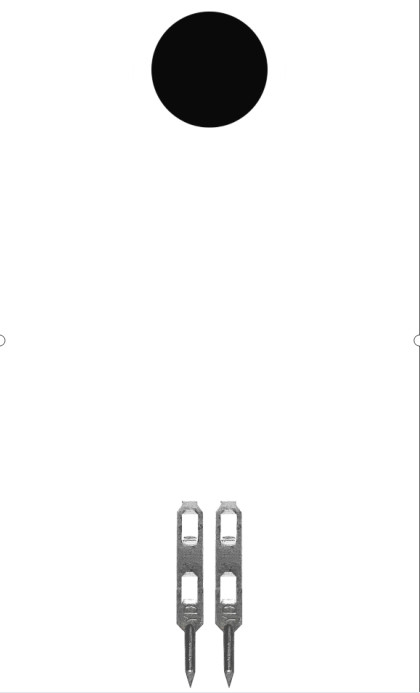

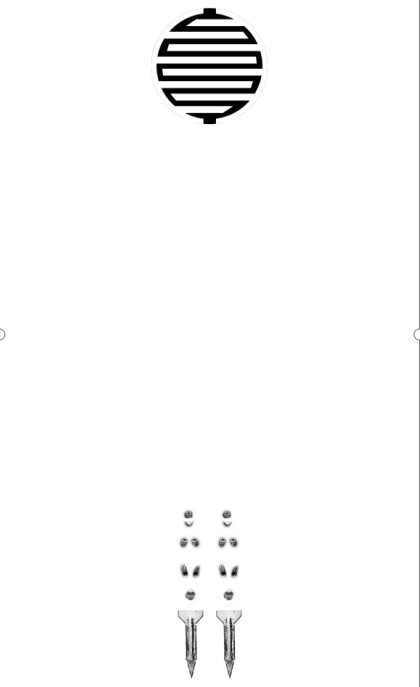

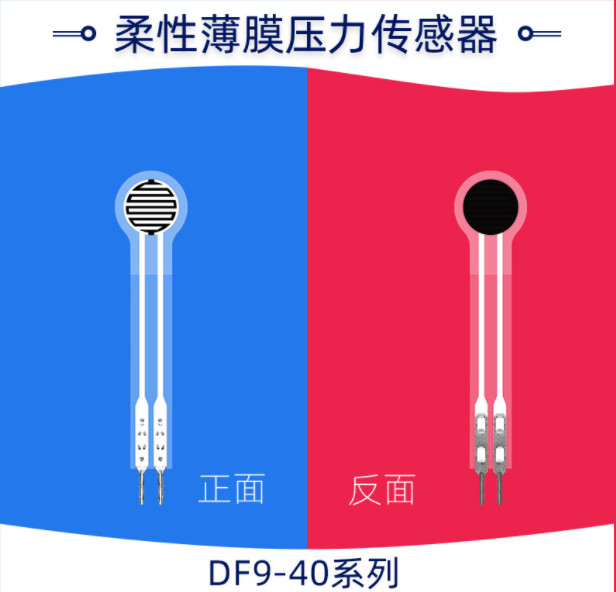

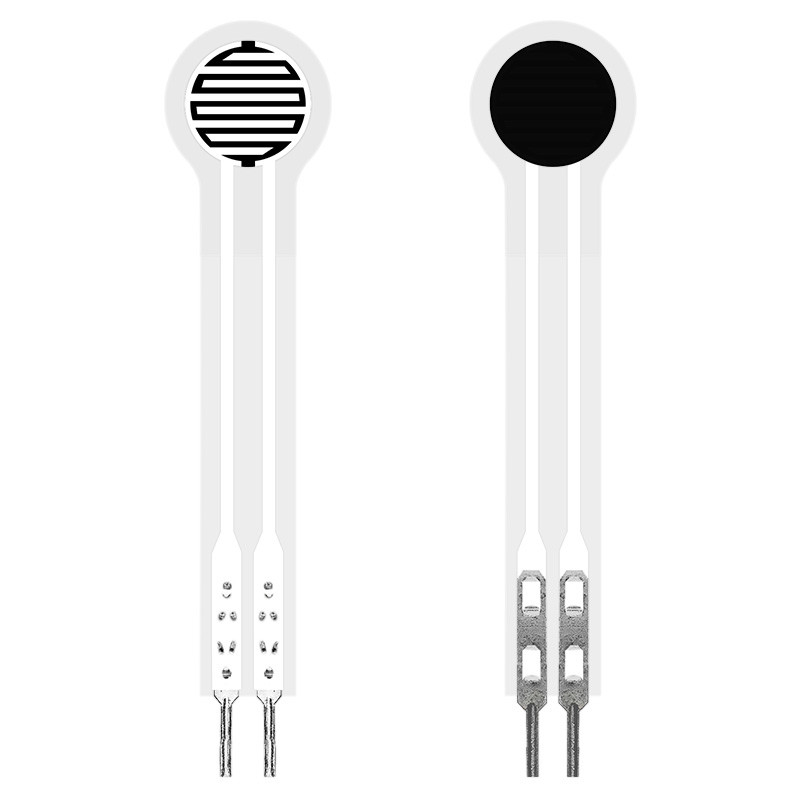

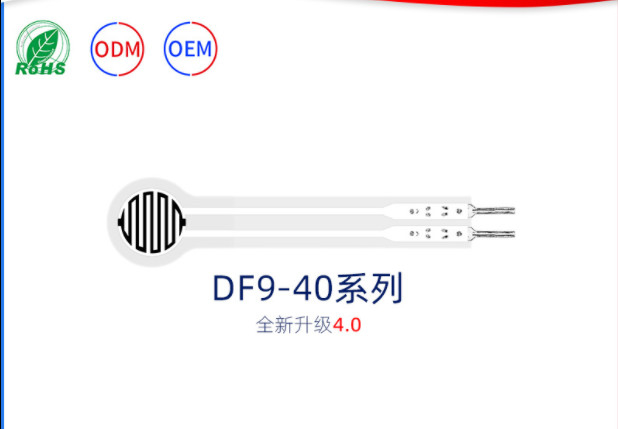

Умный гибкий тонкопленочный датчик давления DF9-40 серии
Описание
DF9-40 серии гибкий тонкопленочный датчик давления является новым типом датчика с независимыми правами интеллектуальной собственности гибкой технологии датчика давления.Он напечатан на гибком тонком материале с сильной адгезией., устойчивость к изгибу и высокая чувствительность гибких функциональных материалов нано, чтобы достичь высокой чувствительности обнаружения давления.
Датчик давления тонкой пленки является резистивным датчиком. Выходное сопротивление уменьшается с увеличением давления на поверхность датчика.Давление может быть измерено через специфическое соотношение давления и сопротивленияОн подходит для измерения давления на гибких поверхностях и может широко использоваться вумный дом, потребительская электроника, автомобильная электроника, медицинское оборудование, промышленное управление, умные роботы и другие области.
Серия DF9-40 в настоящее время имеет 500г, 2кг, 5кг, 10кг, 20кг и другие модели разного диапазона.
Особенности
Ø Ультратонкие, толщиной менее 0,3 мм
Ø Быстрое реагирование
Ø Долгий срок службы, прошел испытание более 1 миллиона раз
О схема обнаружения проста, легко интегрирована и применяется
Ø Профиль датчика может быть настроен на индивидуальность
Ø Параметры диапазона датчиков могут быть настроены на
Ø Прошла аутентификацию RoHS
Параметры продукта
| Логотип | Размер ((мм) |
| Длина | 45.7 |
| Ширина | 10 |
| Чувствительная зона | φ7.5 |
| Высота пина | 2.54 |
| Толерантность | 0.2 |
Индекс эффективности
| Модель | DF9-40@500 г | DF9-40@2kg | DF9-40@5 кг | DF9-40@10 кг | DF9-40@20 кг |
| Диапазон | 0 ~ 500 г | 0 ~ 2 кг | 0 ~ 5 кг | 0 ~ 10 кг | 0 ~ 20 кг |
| Толщина | ≤ 0,3 мм | ||||
| Размер | См. спецификацию и описание размера | ||||
| Место реагированияПримечание1 | ≤ 20 г | ≤ 300 г | ≤ 700 г | ||
| Повторяемость | ± 5% ((50% загружен) | ||||
| ПоследовательностьПримечание 2 | ±10% ((Сертия той же модели) | ||||
| Гистерез | +15% (RF+ - RF-) /RF+ | ||||
| Прочность | >Миллион раз | ||||
| Первое сопротивление | > 10MΩ ((Не загруженный) | ||||
| Время ответа | < 1 мс | ||||
| Время возобновления | < 15 мс | ||||
| Испытательное напряжение | Типичное значение DC 3.3V | ||||
| Операционная температура | -20°C - 60°C | ||||
| ЕНП | Нет продуктов | ||||
| ESD | Нечувствительность | ||||
Справочный лист данных
|
Модель: DF9-40@500 г |
Модель: DF9-40@2kg |
Модель: DF9-40@5 кг |
Модель: DF9-40@10 кг |
Модель: DF9-40@20 кг |
|||||
| давление/кг | сопротивление/kΩ | давление/кг | сопротивление/kΩ | давление/кг | сопротивление/kΩ | давление/кг | сопротивление/kΩ | давление/кг | сопротивление/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
