Умный гибкий тонкопленочный датчик давления пиезорезистивная электронная ручка микрочувствительный экстремальный ответ
Описание

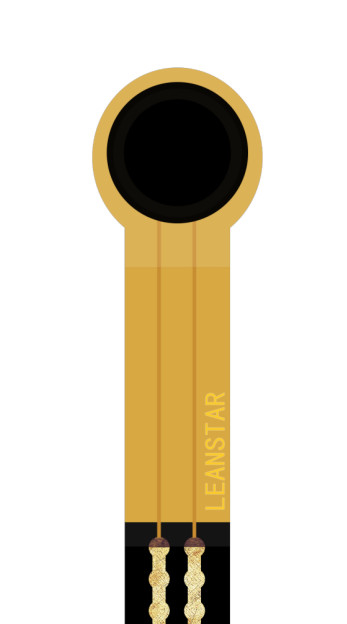

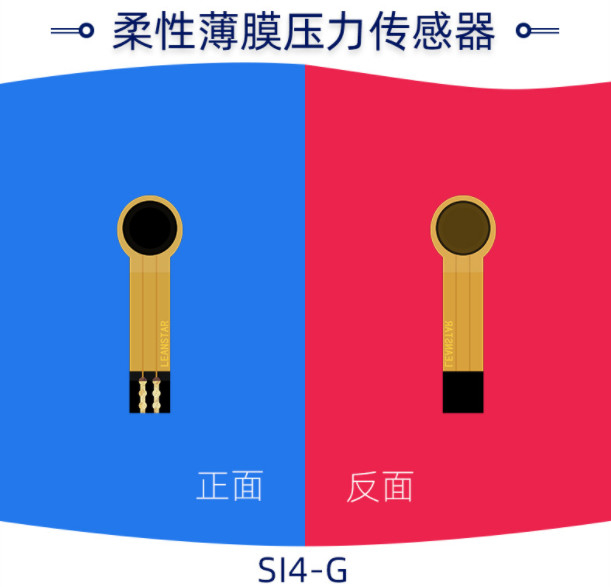

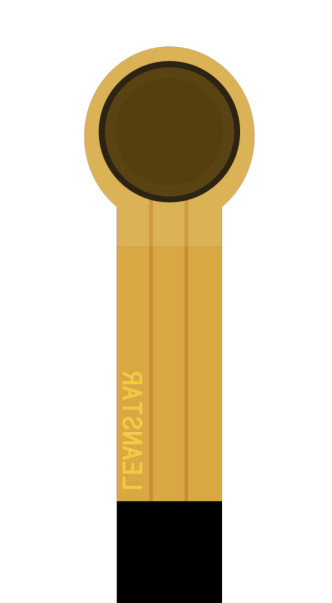

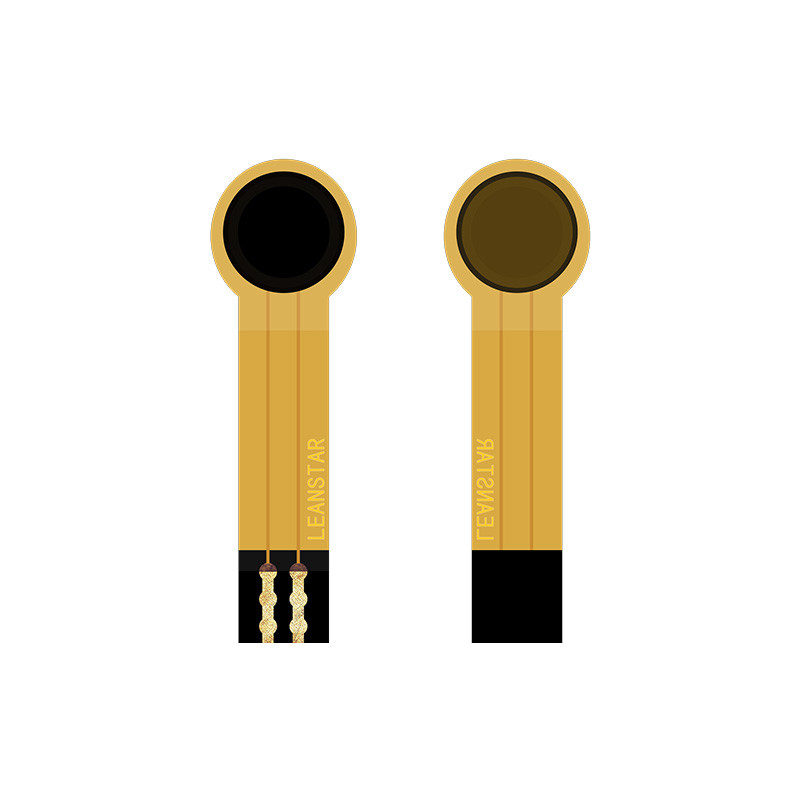

SI4-G гибкий датчик давления тонкой пленкиявляется новым типом датчика с независимыми правами интеллектуальной собственности на гибкую технологию датчика давления. Он напечатан на гибком тонком материале с сильной адгезией,устойчивость к изгибу и высокая чувствительность гибких функциональных материалов нано, чтобы достичь высокой чувствительности обнаружения давления.
Датчик давления с гибкой пленкой является резистивным датчиком.Давление может быть измерено через специфическое соотношение давления и сопротивления.
Датчик давления на гибкой пленке SI4-G используется в основном для запуска давления и обнаружения давления в электронных ручках.Когда пользователь пишет электронной ручкойПосле алгоритмической обработки распознавание почерка может быть реализовано. , коррекция осанки и другие функции, сигнал может быть собран через простую схему.
Особенности
Ø Ультратонкие, толщиной менее 0,25 мм
Ø сопротивление изгибу
Ø Быстрое реагирование
Ø Долгий срок службы, прошел испытание более 1 миллиона раз
Ø Выходный сигнал легко обнаруживается
Ø Настраиваемая длина продукта, размер, упаковка и т.д.
Ø Настраиваемые параметры диапазона датчика
Индекс эффективности
| Модель | SI4-G |
| Диапазон | 0 ~ 500 г |
| Толщина | ≤ 0,25 мм |
| Размер | См. спецификацию и описание размера |
| Место реагирования | ≤ 30 г |
| Повторяемость | ± 10% ((50% загружен) |
| Последовательность | ±20% ((Сертия той же модели) |
| Гистерез | +10% (RF)+- РФ.-) /РФ+ |
| Прочность | >Миллион раз |
| Первое сопротивление | > 10MΩ ((Не загруженный) |
| Время ответа | < 1 мс |
| Время возобновления | < 15 мс |
| Испытательное напряжение | Типичное значение DC 3.3V |
| Операционная температура | -20°C 60°C |
| ЕНП | Нет продуктов |
| ESD | Нечувствительность |
| Модель | давление/г | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | сопротивление/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
После того, как датчик подвергается напряжению и поддерживает давление, значение выходного сопротивления будет слегка изменяться с течением времени, обычно в пределах 5%.В процессе калибровки, время ожидания после наложения давления соответствует времени ожидания в фактических приложениях.рекомендуется пользователю расположить датчик в соответствии с фактическим сценарием применения и самостоятельно протестировать параметры дрейфа..
