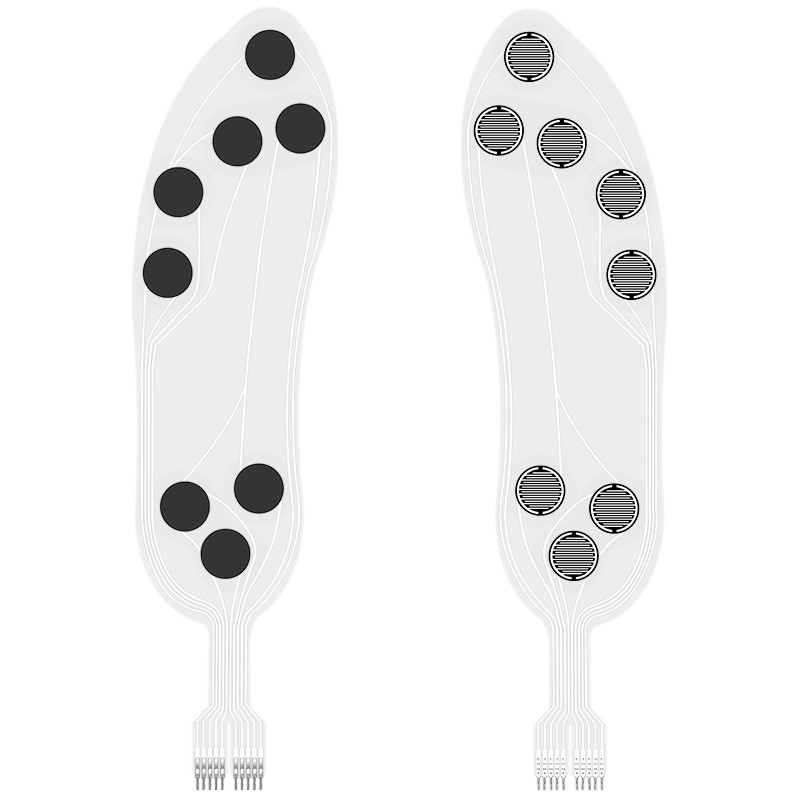

Интеллектуальный гибкий пленочный датчик давления Интеллектуальная стелька Варисторного типа Многоточечный датчик
Описание
Гибкий пленочный датчик давления ZNX-01 - это новый тип датчика, использующий технологию гибкого измерения давления с независимыми правами интеллектуальной собственности. Он печатает гибкие нанофункциональные материалы с высокой адгезией, устойчивостью к изгибам и высокой чувствительностью на гибких и легких материалах. Таким образом, он может обеспечить высокочувствительное обнаружение распределения давления стопы.
Гибкий пленочный датчик давления ZNX-01 является резистивным датчиком. Выходное сопротивление уменьшается по мере увеличения давления, приложенного к поверхности датчика. Путем специфической зависимости давление-сопротивление можно измерить давление. Установите датчик ZNX-01 на подошву, он может обнаруживать давление стопы, когда человеческое тело стоит и ходит, и данные обнаружения могут быть использованы для анализа давления стопы.
Особенности
Ø Сверхмягкий, толщина менее 0,3 мм
Ø Простота интеграции
Ø Быстрая скорость отклика и высокое разрешение
Ø Длительный срок службы, прошел испытание на давление более 1 миллиона раз
Ø Выходной сигнал легко обнаружить
Ø Водонепроницаемый, влагостойкий, дышащий
Показатели производительности
| Модель | ZNX-01 |
| Диапазон | 0~10 кг |
| Толщина | ≤0,45 мм |
| Размер | См. описание спецификации размера (настраивается) |
| Точка откликапримечание1 | ≤400 г |
| Долговечность | ＞Один миллион раз |
| Начальное сопротивление | ＞10MΩ(Без нагрузки) |
| Время отклика | ＜1 мс |
| Время восстановления | ＜15 мс |
| Тестовое напряжение | Типичное значение DC 3.3V |
| Рабочая температура | -20℃ ～ 60℃ |
| Электромагнитные помехи | Не производит |
| Электростатический разряд | Нечувствительность |

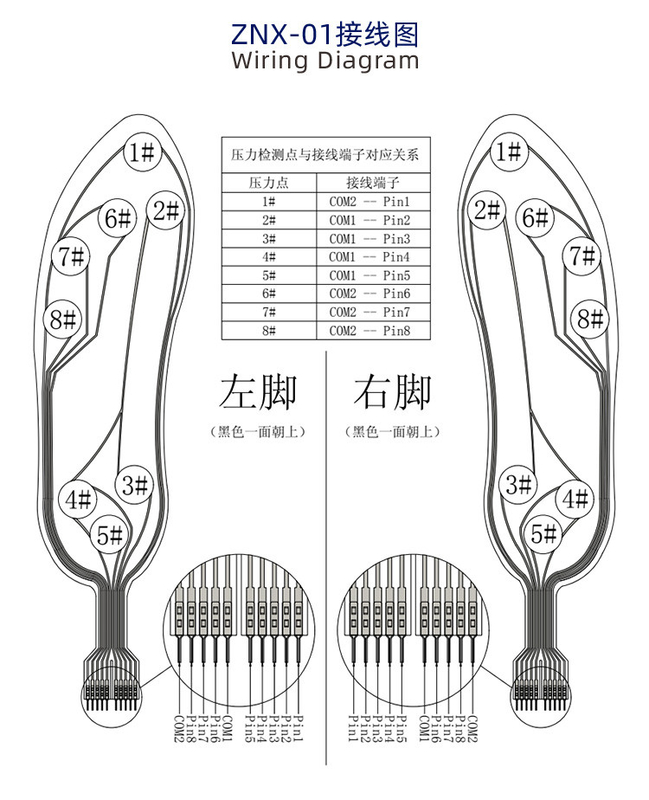

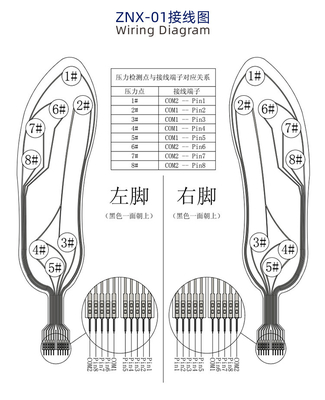

| Логотип | длина | ширина | Чувствительная область | Шаг выводов | Допуск |
| Размер (мм) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1. Гибкий пленочный датчик давления ZNX-01 является неполярным компонентом, в цепи нет направленности； При использовании, пожалуйста, поместите зону чувствительности к давлению датчика на твердую, плоскую поверхность. Использование датчика на изогнутой или неровной поверхности приведет к первоначальной проводимости датчика, то есть в состоянии «отклика», когда нет давления; в этом состоянии выходное сопротивление датчика все еще может реагировать на изменения давления, и соответствующая зависимость больше не применима к таблице справочных данных;
2. Если опорная поверхность и поверхность приложения силы являются жесткими и твердыми поверхностями, а площадь контакта больше чувствительной области датчика, из-за собственной структуры датчика реакция на давление может быть небольшой и нестабильной. К центру чувствительной области необходимо прикрепить круглую мягкую резиновую прокладку, диаметр которой немного меньше чувствительной области, а площадь должна быть больше 60% площади чувствительной области;
3. Вы можете использовать двусторонний скотч для фиксации датчика на опорной поверхности. Обратите внимание, что опорная поверхность должна быть аккуратной и чистой перед наклеиванием. Рекомендуется использовать двусторонний скотч марки 3M; предоставление индивидуальных услуг;
4. После того, как датчик подвергнется нагрузке и будет поддерживать давление, значение выходного сопротивления со временем немного сместится, обычно в пределах 5%. Эту ошибку можно уменьшить методом калибровки по времени. В операции калибровки время ожидания после приложения давления соответствует времени ожидания в реальных приложениях. Поскольку состояние силы датчика различно в разных сценариях применения, пользователю рекомендуется расположить датчик в соответствии с фактическим сценарием применения и самостоятельно протестировать параметры дрейфа.
