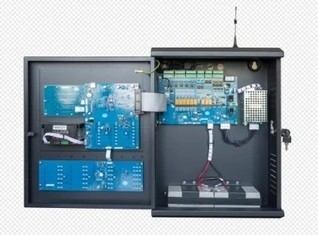

Интеллектуальная беспроводная панель управления пожарной сигнализацией для блока/дома (64 точки)
Предисловие
Беспроводная интеллектуальная панель управления пожарной сигнализацией JB-TB-TC5126W представляет собой новое поколение интеллектуальных интегрированных беспроводных панелей управления пожарной сигнализацией, разработанных и спроектированных нашей компанией после всестороннего изучения потребностей рынка пожарной безопасности, обобщения многолетнего опыта компании в области пожарной безопасности и полного соответствия требованиям GB4717-2005 для панелей управления пожарной сигнализацией, GA1151-2014 Общие требования к функциям беспроводной связи систем пожарной сигнализации и GB16806-2006 Системы управления пожарной связью.
Панель управления имеет настенную конструкцию и модульную конструкцию, обладает полнофункциональностью, высокой надежностью и гибкой конфигурацией. Система использует цветной ЖК-дисплей, который прост в эксплуатации, легок в освоении и использовании. Эта панель управления может быть подключена к точкам сигнализации беспроводным способом. Беспроводная интеллектуальная панель управления пожарной сигнализацией JB-TB-TC5126W может быть согласована с точечными беспроводными тепловыми извещателями, беспроводными дымовыми извещателями, MCP, беспроводными детекторами горючего газа и т. д., произведенными нашей компанией в соответствии с требованиями для удовлетворения различных потребностей пожарной техники. Пожалуйста, внимательно прочитайте это руководство перед использованием и эксплуатацией этой панели управления. После ввода в эксплуатацию и приемки это руководство должно храниться у ответственного лица и надлежащим образом сохраняться для дальнейшего использования!
Введение в компоненты панели управления
Чтобы вы лучше ознакомились с панелью управления, ниже кратко представлены основные компоненты панели управления:
·Основной модуль управления
Основная плата управления отвечает за анализ и обработку информационных данных, передаваемых другими компонентами системы, и в соответствии с результатами анализа данных, командует другими компонентами системы для выполнения соответствующих команд, таких как управление голосовой сигнализацией динамика и т. д.
·Модуль отображения
Компонент отображения предоставляет основной интерфейс вывода информации о тревоге, а также интерфейс ежедневного обслуживания и запросов.
·Ключевой модуль
Матричные кнопки используются в панели управления, что очень удобно для пользователей при настройке и обслуживании системы.
·Модуль питания
Модуль питания обеспечивает питание всего оборудования системы и предоставляет сигналы о неисправностях питания, таких как неисправность основного питания, неисправность резервного питания и пониженное напряжение резервного питания, а также обладает хорошей помехозащищенностью.
·Беспроводной модуль 470
Двунаправленная связь с кодированием 470 МГц FSK может связываться с 32 беспроводными устройствами.
·Петля панель управления
Эта панель управления может быть подключена к 18 интеллектуальным панелям управления петлей, что обеспечивает меньшее количество проводов и высокую надежность. Каждая кнопка запуска/остановки на панели запуска ручного пожарного управления может быть связана с любым шинным оборудованием, подключенным к системе, по определению, и завершить управление запуском/остановкой шинного оборудования связи, тем самым полностью решая присущие проблемы инженерной проводки, конфигурации оборудования, установки и отладки интегрированной системы сигнализации.
·Панель прямого управления
Эта панель управления может быть оснащена 6-канальной трехпроводной панелью прямого управления и имеет функции обнаружения обрыва цепи и короткого замыкания выходной линии, что может в максимальной степени гарантировать надежность самого модуля управления и его соединения с важным оборудованием.
Основные технические характеристики
| Основное электропитание | AC220V(3.5A), диапазон: +10％~-15％ |
| Аккумулятор | Свинцово-кислотный аккумулятор 12 В/3,3 Ач x 2 |
| Емкость | 2 беспроводные петли 64 точки/петля 40 сетевых сегментов |
| Радиочастота | Мощность передачи<20 дБм |
| Диапазон частот | 470 МГц |
| Дальность связи | ≤700 м |
| Условия эксплуатации | Температура 10℃~+55℃, относительная влажность ≤95％ |
| Размер | 360x130x480 мм |
Обработка информации о неисправностях и аномалиях и регулярная проверка
| № | Неисправность | Причина | Решение |
| 1 | Нет отображения или аномальное отображение после запуска |
A. Неисправность электропитания B. Плохое соединение с кабелем панели дисплея |
A. Проверьте питание 24 В B. Проверьте соединительный кабель
|
| 2 | "сбой основного питания" после запуска |
A. Нет питания переменного тока B. Перегорел предохранитель переменного тока |
A. Проверьте и подключите провод переменного тока B. Замените предохранитель переменного тока (см. параметры на этикетке) |
| 3 | после запуска отображается "сбой резервного питания". |
A. Предохранитель сломан B. Плохое соединение линии C. Потеря или повреждение аккумулятора |
A. Замените предохранитель (см. параметры на этикетке) B. Откройте блок питания и проверьте соответствующие разъемы C. после запуска более чем на 8 часов при питании от сети переменного тока, замените аккумулятор, если неисправность не устранена. |
| 4 | не удается зарегистрировать внешнюю панель дисплея | ошибка подключения линии связи или плохое качество |
Проверьте линию питания и линию связи панели пожарного дисплея
|
| 5 | не печатать |
A. Не настроено на печать B. Плохое соединение кабеля принтера C. Принтер сломан. |
A. Сбросьте настройки B. Проверьте и хорошо подключите C. Замените принтер |
| 6 | нет ответа после нажатия ручной кнопки |
A. Состояние ручного запрета B. Плохое кабельное соединение диска ручного запуска пожара |
A. Сбросьте режим запуска B. Проверьте и хорошо подключите |
| 7 | сбои оборудования |
A. Отключение оборудования B. Оборудование повреждено |
A. Проверьте соединение B. Замена оборудования
|
| 8 | сбой часов, сбой хранилища, сбой петли и т. д. |
A. Внешние помехи B. Старение соответствующих деталей |
A. Проверьте, находится ли заземление в хорошем состоянии B. сообщите в наш отдел технического обслуживания |
Профиль компании
Компания Henan Weiguo Intelligent Technology Co., LTD., основанная в 2015 году, является важной дочерней компанией Hanwei Electronics Group Corporation (Stock no.:300007) в области интеллектуального здорового, безопасного дома и бизнеса IoT. Компания Henan Weiguo Intelligent Technology Co., LTD., опираясь на основную сенсорную технологию, специализируется на сигнализации о газе и дыме, мониторинге качества воздуха, алкотестерах и противопожарной продукции. Основываясь на внедрении передовых технологий как от Hanwei Electronics Group Corporation, так и из-за рубежа, компания Henan Weiguo Intelligent Technology Co., LTD. превратилась в инновационную компанию, объединяющую проектирование, разработку, производство, продажи и обслуживание. Мы всегда будем стремиться стать лидером в области интеллектуального оборудования, обеспечивая безопасную, здоровую, экологически чистую и интеллектуальную рабочую и жилую среду для семей и пользователей во всем мире.
FAQ
Q1: Вы производитель?
A: (да)
Q2: Каково время выполнения заказа?
A: обычно
Пожарный контроль: один рабочий день в неделю
оптовое качество: три рабочих дня в неделю
Аварийное освещение: две рабочие недели
оптовое качество: четыре недели
Q3: Как вы отправляете товар и сколько времени занимает доставка?
A: Обычно мы отправляем DHL, UPS, FedEx или по воздуху. 3-5 дней после получения оплаты.
Q4: Могу ли я заказать образец?
A: Да, мы приветствуем заказ образца для тестирования и проверки качества.
Q5: Предоставляете ли вы услуги OEM?
A: Да, мы можем разработатьустройство в соответствии с вашим запросом.
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
