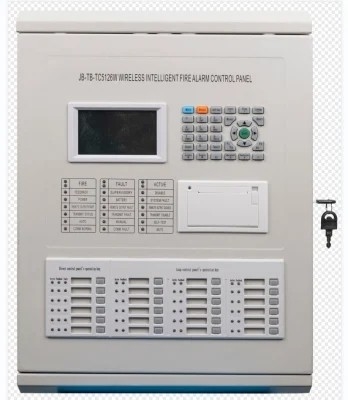

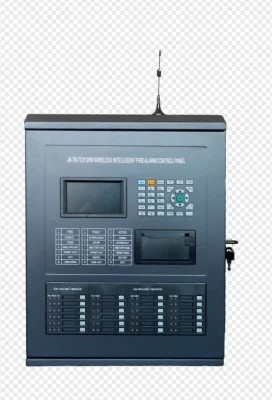

Беспроводная интеллектуальная панель управления пожарной сигнализацией для безопасности блока / дома / школы ((64 местоположение)
Преамбула
The JB-TB-TC5126W wireless intelligent fire alarm control panel is a new generation of intelligent integrated wireless fire alarm control panel designed and developed under our company's full investigation of the fire protection market demand, обобщающий многолетний опыт компании в области пожарной техники в отрасли пожарной защиты и полностью соответствующий требованиям панели управления пожарной сигнализацией GB4717-2005,GA1151-2014 Общие требования к функции беспроводной связи системы пожарной сигнализации и GB16806-2006 Система управления пожарной связью.
Контрольная панель использует стенную конструкцию и модульную конструкцию, и имеет спецификации полной функции, высокой надежности и гибкой конфигурации.который легко управлятьЭта панель управления может быть подключена к тревожным точкам беспроводным способом.JB-TB-TC5126W беспроводная интеллектуальная панель управления пожарной сигнализацией может быть сочетана с точечными беспроводными тепловыми детекторами, беспроводные детекторы smEntere, MCP, беспроводные детекторы горючих газов и т.д., производимые нашей компанией по мере необходимости для удовлетворения различных потребностей пожарной техники.Пожалуйста, внимательно прочитайте руководство перед использованием и эксплуатацией этой панели управленияПосле ввода в эксплуатацию и принятия, это руководство должно быть позаботиться о специальном человеке и правильно храниться для будущего использования!

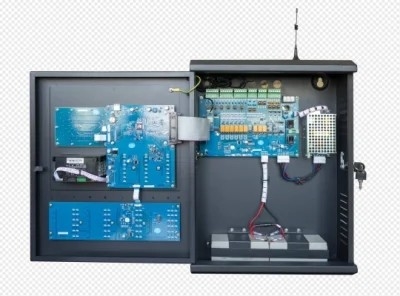

Введение компонентов панели управления
Для того, чтобы вы лучше ознакомились с панелью управления, ниже кратко представлены основные компоненты панели управления:
·Главноемодуль управления
Главная панель управления отвечает за анализ и обработку информационных данных, передаваемых другими компонентами системы, и в соответствии с результатами анализа данных:командование другими компонентами системы для выполнения соответствующих команд, например, голосовая сигнализация на контроллере и т.д.
·Модуль отображения
Компонент отображения обеспечивает основной выходной интерфейс информации об тревоге, а также интерфейс ежедневного обслуживания и запросов.
·Ключевой модуль
В панели управления используются матричные кнопки, что очень удобно для пользователей для настройки и обслуживания системы.
·PМодуль
Модуль питания обеспечивает питание для всего оборудования системы и обеспечивает сигналы об отказе в питании, такие как отказ в основном питании, отказ в питании в режиме ожидания и низкое напряжение в режиме ожидания,и обладает хорошей антиинтерференционной способностью.
·Модуль беспроводной связи 470
Кодированная двунаправленная связь 470MHzFSK может общаться с 32 беспроводными устройствами.
·Кружкапанель управления
Эта панель управления может быть подключена к 18 интеллектуальным панелям управления, которые имеют меньше проводки и высокую надежность.Каждый ключ старта/остановки на панели запуска ручного управления пожаром может быть связан с любым оборудованием автобуса, подключенным к системе по определению, и завершить управление пуском/остановкой оборудования для связывания автобусов, тем самым полностью решив проблемы инженерной проводки,конфигурация оборудования, установка и отладка интегрированной системы связи сигнализации.
·Прямой панель управления
Эта панель управления может быть оснащена 6-направленной трехпроводной панелью прямого управления и имеет функции обнаружения открытого и короткого замыкания выходной линии,который может гарантировать максимальную надежность самого модуля управления и его соединение с важным оборудованием.
Основные технические характеристики
1 источник питания
Основное источник питания: диапазон напряжения AC 220V (3.5A) +10% ~-15%.
Запасный источник питания: свинцово-кислотная батарея 12 В/3,3 Ач 2 батареи.
2 Окружающая среда
Температура: -10 °C ~ +55 °C.
Влажность воздуха: ≤ 95%, неконденсирующая.
3 Мощность оборудования
Количество петлей: две беспроводные петли.
Количество компонентов в каждой петле: 32 балла.
Количество сетевых сегментов: 29.
Требования к проводной системе
CAN-автобус: RVS скрученная пара с площадью поперечного сечения ≥ 1,0 мм.
5 Параметры радиочастот
Мощность передачи: < 20 дБм
Расстояние связи: ≤ 50 м
Диапазон частот: 470 МГц
6 Стандарты применения
Исполнительный стандарт: панель управления пожарной сигнализацией GB4717-2005
ГА 1151-2014 Общие требования к функции беспроводной связи системы пожарной сигнализации
GB16806-2006 Система управления противопожарной связью
Ошибки и ненормальные процессы обработки информации и регулярная проверка
| Нет, нет, нет. | Вина | Причины | Решение |
| 1 | Нет дисплея или ненормальный дисплей после запуска |
А. Поток энергии ненормальный B. Плохое соединение с кабелем дисплея |
A. Проверьте питание 24 В B. Проверьте соединительный кабель
|
| 2 | "основной сбой питания" после запуска |
А. Без переменного тока Б. Зажигалка переменного тока выгорела |
A. Проверьте и соедините провода переменного тока B. Заменить предохранитель переменного тока (см. наклейку для параметров) |
| 3 | после запуска отображается "отсутствие режима ожидания". |
А. Страхование не работает. B. Плохое подключение C. Потеря или повреждение батареи |
А. Замена трубки безопасности (см. наклейку для параметров) B. Открыть коробку питания и проверить соответствующие разъемы C. после более чем 8-часового запуска с переменным питанием, заменить батарею, если ошибка не может быть устранена. |
| 4 | Невозможно зарегистрировать внешнюю панель отображения | Ошибка или плохое соединение линии связи |
Проверьте линию питания и линии связи панели отображения пожара
|
| 5 | не печатать |
А. Не настраивается для печати B. Плохое соединение кабеля принтера В. Принтер сломан. |
А. Перезагрузить настройки Б. Проверьте и хорошо соедините В. Изменить принтер |
| 6 | не реагирует после нажатия ручной кнопки |
А. Статус запрета вручную B. Плохое соединение кабеля с диском ручного запуска огня |
A. Перезагрузка режима запуска Б. Проверьте и хорошо соедините |
| 7 | сбои оборудования |
A.Отсоединение оборудования B. Оборудование повреждено |
A. Проверьте соединение B. Замена оборудования
|
| 8 | неисправность часов, неисправность хранения, неисправность петли и т.д. |
A. Влияние окружающей среды B. Старение соответствующих частей |
A. Проверьте, в хорошем ли состоянии заземление Б. Сообщите нашему отделу технической службы |
