Умная гибкая серия датчика DF9-40 давления тонкого фильма
Описание
Датчик давления тонкого фильма серии DF9-40 гибкий новый Н тип датчика с независимыми правами интеллектуальной собственности гибкой сенсорной техники давления. Он напечатан на гибком тонком материале с сильным прилипанием, гнуть сопротивлением и высокой чувствительностью гибких Nano функциональных материалов, для того чтобы достигнуть высокой чувствительности обнаружения давления.
Датчик давления тонкого фильма сопротивляющийся датчик. Сопротивление выхода уменьшает как давление на повышениях поверхности датчика. Давление можно измерить через специфическое отношение давлени-сопротивления. Соответствующее для сценариев измерения давления на гибких поверхностях, и может широко быть использовано в умном доме, бытовой электронике, автомобильной электронике, медицинском оборудовании, промышленном контроле, умных роботах и других полях.
Серия DF9-40 в настоящее время имеет 500g, 2kg, 5kg, 10kg, 20kg и другие различные модели ряда.
Особенности
Ø ультратонкое, толщина более менее чем 0.3mm
Ответ Ø быстрый
Длинная жизнь Ø, прошла отжимая тест больше чем 1 миллиона времен
Ø цепь обнаружения просто, легко для того чтобы интегрировать и примениться
Профиль датчика Ø можно подгонять
Ø параметры ряда датчика можно подгонять
Ø прошло удостоверение подлинности RoHS

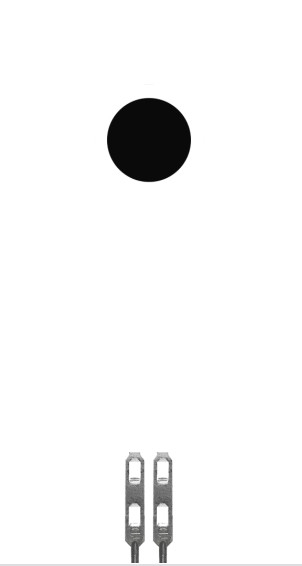

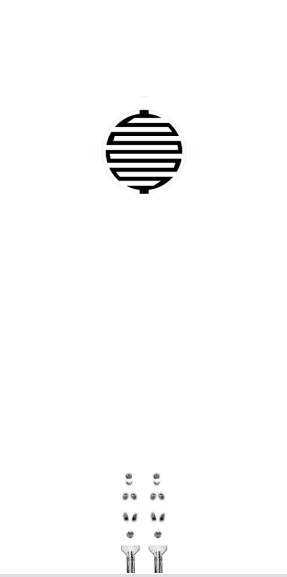

Параметры продукта
| Логотип | Размер (mm) |
| Длина | 45,7 |
| Ширина | 10 |
| Чувствительная зона | φ7.5 |
| Тангаж Pin | 2,54 |
| Допуск | 0,2 |
Индекс представления
| Модель | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| Ряд | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Толщина | ≤0.3mm | ||||
| Размер | См. описание спецификации и размера | ||||
| Pointnote 1 ответа | ≤20g | ≤300g | ≤700g | ||
| Повторимость | ±5% (50%Loaded) | ||||
| Consistencynote2 | ±10% (серия такой же модели) | ||||
| Гистерезис | +15% (RF+ - RF) /RF+ | ||||
| Стойкость | > миллион времен | ||||
| Начальное сопротивление | (Не-нагруженное) >10MΩ | ||||
| Время на ответ | < 1ms=""> | ||||
| Время резюма | < 15ms=""> | ||||
| Напряжение тока теста | Типичный DC 3.3V значения | ||||
| Рабочая температура | -20℃ - 60℃ | ||||
| EMI | Отсутствие продукции | ||||
| ESD | Невоспримчивость | ||||
Лист ссылки данных
|
Модель: DF9-40@500g |
Модель: DF9-40@2kg |
Модель: DF9-40@5kg |
Модель: DF9-40@10kg |
Модель: DF9-40@20kg |
|||||
| pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ |
| 0,05 | 34,87 | 0,2 | 11,20 | 0,5 | 8,66 | 1 | 4,38 | 2 | 4,85 |
| 0,1 | 14,87 | 0,4 | 6,07 | 1 | 4,68 | 2 | 3,05 | 4 | 3,67 |
| 0,2 | 7,39 | 0,6 | 4,31 | 1,5 | 3,60 | 3 | 2,50 | 6 | 3,06 |
| 0,25 | 6,14 | 0,8 | 3,43 | 2 | 3,11 | 4 | 2,20 | 8 | 2,73 |
| 0,3 | 5,19 | 1 | 2,97 | 2,5 | 2,78 | 5 | 2,00 | 10 | 2,55 |
| 0,4 | 4,37 | 1,2 | 2,67 | 3 | 2,55 | 6 | 1,85 | 12 | 2,43 |
| 0,5 | 3,77 | 1,4 | 2,48 | 3,5 | 2,36 | 7 | 1,76 | 14 | 2,36 |
| 1,6 | 2,30 | 4 | 2,17 | 8 | 1,70 | 16 | 2,31 | ||
| 1,8 | 2,19 | 4,5 | 1,98 | 9 | 1,63 | 18 | 2,27 | ||
| 2 | 2,08 | 5 | 1,83 | 10 | 1,60 | 20 | 2,23 | ||
