Самый лучший гибкий тонкий ответ датчика SF45-65 давления фильма быстрый для Мульти-поля
Описание

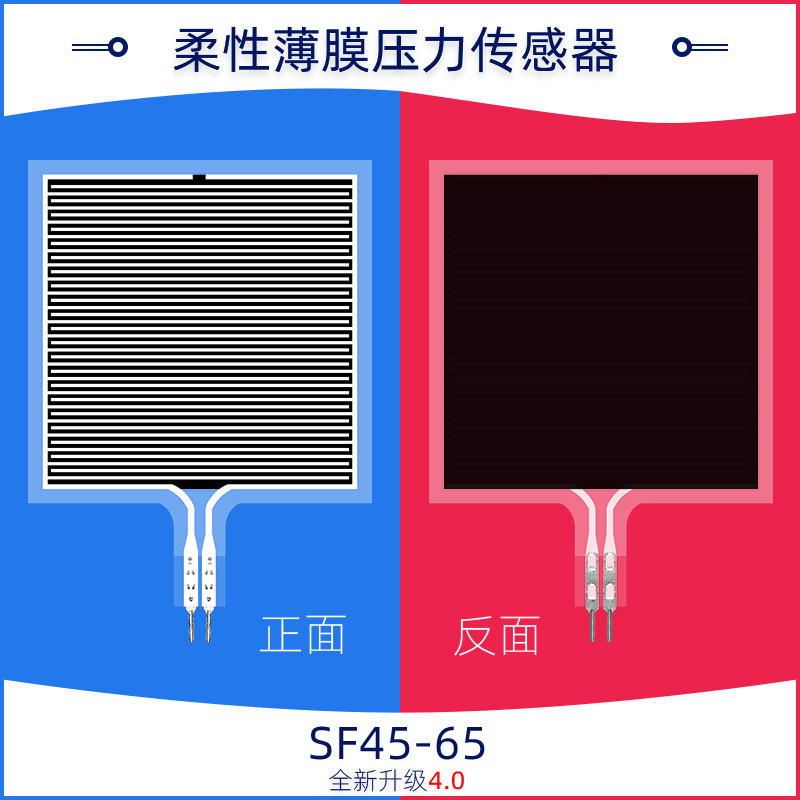

Гибкий датчик давления тонкого фильма SF45-65 новый Н тип датчика который использует гибкое давление воспринимая технологию с независимыми правами интеллектуальной собственности. Он напечатан на гибких и тонких материалах с сильным прилипанием, гнуть сопротивлением, и материалами высокой чувствительности гибкими nano-функциональными., так, что он сможет достигнуть обнаружения высоко-чувствительности давления.
Гибкий датчик давления фильма SF45-65 сопротивляющийся датчик. Сопротивление выхода уменьшает как давление приложенное к поверхности повышений датчика. Давление можно измерить через специфическое отношение давлени-сопротивления.

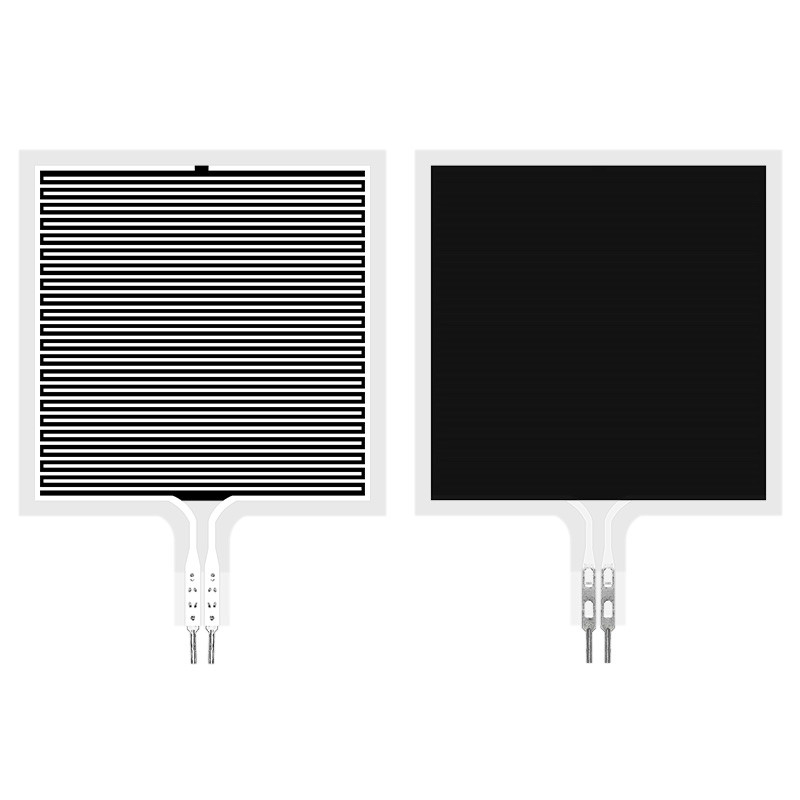

Гибкий датчик давления фильма SF45-65 датчик давления с квадратной деликатной областью. Деликатная область имеет размер 46*46mm и может измерить давление в пределах 5kg. Соответствующее для сценариев измерения давления на гибких поверхностях, и может широко быть использовано в умном доме, бытовой электронике, автомобильной электронике, медицинском оборудовании, промышленном контроле, умных роботах и других полях.
Особенности
Ø ультратонкое, толщина более менее чем 0.4mm
Сопротивление Ø к гнуть
Ответ Ø быстрый
Длинная жизнь Ø, прошла отжимая тест больше чем 1 миллиона времен
Ø выходной сигнал легко для того чтобы обнаружить
Длину продукта Ø, размер, пакет штыря можно подгонять, etc.
Параметры ряда датчика Ø можно подгонять.
Индекс представления
| Модель |
SF45-65 |
| Ряд |
0~5kg |
| Толщина |
≤0.4mm |
| Размер |
См. описание спецификации и размера |
| Пункт ответа |
≤30g |
| Повторимость |
±5% (50%loaded) |
| Последовательность |
±15% (см. описание спецификации и размера) |
| Гистерезис |
+10% (RF + - RF) /RF+ |
| Стойкость |
> миллион времен |
| Начальное сопротивление |
(Не-нагруженное) >10MΩ |
| Время на ответ |
<1ms |
| Время резюма |
<15ms |
| Напряжение тока теста |
Типичный DC 3.3V значения |
| Рабочая температура |
-20℃ | 60℃ |
| EMI |
Отсутствие продукции |
| ESD |
Невоспримчивость |
| Модель |
давление/Kgf |
0,25 |
0,5 |
0,75 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
| SF45-65 |
resistance/KΩ |
4,04 |
1,87 |
1,17 |
0,86 |
0,62 |
0,46 |
0,37 |
0,32 |
0,27 |
0,25 |
0,20 |
0,17 |
Цепь ссылки
Инструкции
Датчик давления тонкого фильма SF45-65flexible неполярный компонент, там никакой directionality в цепи;
- При использовании, пожалуйста установите давление - чувствительную зону датчика на фирме, плоскую поверхность. Используя датчик на изогнутой или незаконной поверхности сделает датчик первоначально проводной, т.е., в государстве «ответа» когда никакое давление; в этом государстве, сопротивление выхода датчика может все еще ответить для того чтобы надавить изменения, и соответствуя отношение больше не применимо к листу справочных данных;
- Если поддерживая поверхность и сила прикладывая поверхность и тверды и твердая поверхность, и контактирующая поверхность больше чем деликатная область датчика, то должная к собственной структуре датчика, ответ давления может быть небольшой и неустойчив. Круглой мягкой резиновой колодке нужно быть прикрепленным к центру деликатной области, диаметр немножко более небольшой чем деликатная область, и область должна быть больше чем 60% из зоны деликатной области;
- Вы можете использовать двухстороннюю ленту для того чтобы исправить датчик на поддерживая поверхности. Оплатите внимание что поддерживая поверхность аккуратна и чиста перед вставкой. Порекомендованы, что использует ленту бренда 3M двухстороннюю; обеспечьте подгонянные обслуживания;
Объявления
- Когда используя датчик, попробуйте сделать нагрузку получил равномерно и избежать непосредственный контакт с датчиком острыми объектами;
- польза Сверх-ряда уменьшит представление датчика или даже разрушит датчик;
- Терминал датчика сделан из медного и полуженного материала, и руководство можно сварить согласно потребностям. Оно должен быть замечен что паяя температура не должна быть слишком высока, оно порекомендован что она не должна превысить 300°C, и время срабатывания контакта не должно превысить 1 во-вторых, для предотвращения высокой температуры от плавить и деформировать субстрат фильма.
