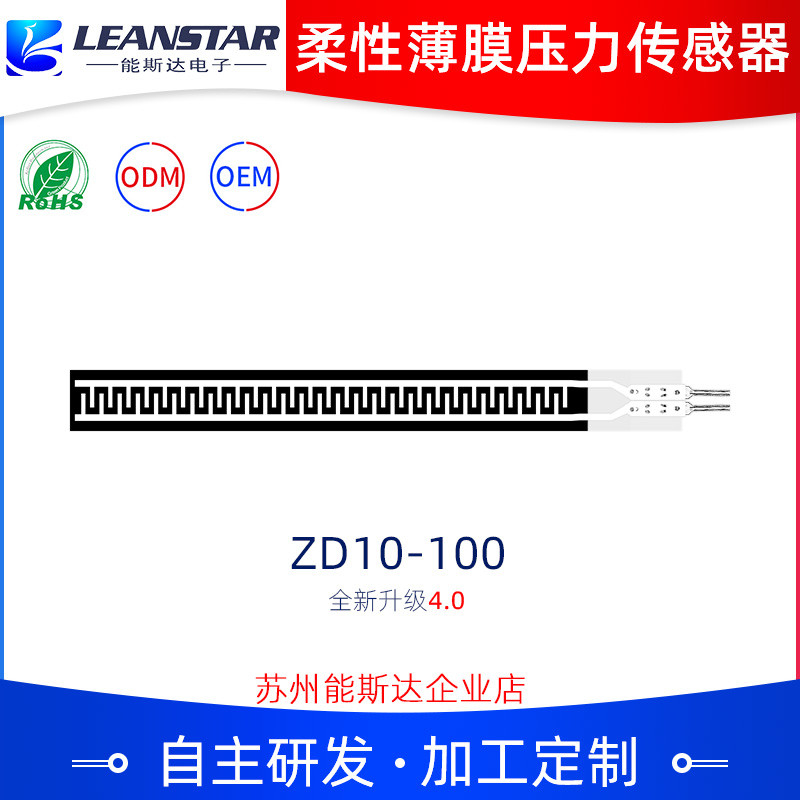

Датчик ZD10-100 давления тонкого фильма необыкновенного опыта гибкий на лучшая жизнь
Описание
Гибкий датчик давления тонкого фильма ZD10-100 новый Н тип датчика с независимыми правами интеллектуальной собственности гибкой сенсорной техники давления. Он напечатан на гибком тонком материале с сильным прилипанием, гнуть сопротивлением и высокой чувствительностью гибких Nano функциональных материалов, для того чтобы достигнуть высокой чувствительности обнаружения давления.
Гибкий датчик давления фильма сопротивляющийся датчик. Сопротивление выхода уменьшает как давление приложенное к поверхности повышений датчика. Давление можно измерить через специфическое отношение давлени-сопротивления.
ZD10-100 главным образом использовано для небольшого обнаружения давления в некоторой области. Свой пункт ответа как низок как под 50g, которое может эффектно обнаружить пуск давления и изменение давления на поверхности датчика ZD10-100. Смогите широко быть использовано в умном доме, бытовой электронике, автомобильной электронике и других полях
Особенности
Ø ультратонкое, толщина более менее чем 0.3mm
Пакет Ø гибкий водоустойчивый
Сопротивление Ø гнуть
Ответ Ø быстрый
Длинная жизнь Ø, прошла отжимая тест больше чем 1 миллиона времен
Ø выходной сигнал легко для того чтобы обнаружить
Длина продукта Ø ориентированная на заказчика, размер, пакет штыря, etc.
Ø параметры ряда датчика можно подгонять
Индекс представления
| Модель |
ZD10-100 |
| Ряд |
0~500g |
| Толщина |
≤0.3mm |
| Размер |
См. описание спецификации и размера |
| Пункт1 ответа |
≤50g |
| Повторимость |
±5% (50%loaded) |
| Последовательность2 |
±15% (серия такой же модели) |
| Гистерезис |
+10% (RF+ - RF) /RF+ |
| Стойкость |
> миллион времен |
| Начальное сопротивление |
(Не-нагруженное) >10MΩ |
| Время на ответ |
<1ms |
| Время резюма |
<15ms |
| Напряжение тока теста |
Типичный DC 3.3V значения |
| Рабочая температура |
-20℃ | 60℃ |
| EMI |
Отсутствие продукции |
| ESD |
Невоспримчивость |
Лист ссылки данных
| Модель |
Pressure/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Resistance/KΩ |
10,29 |
5,34 |
3,98 |
3,32 |
2,98 |
2,82 |
2,66 |
2,55 |
2,47 |
2,43 |
Примечание: Кривая в значке нарисована от данных измеренных при определенных условиях. Отношение кривой для ссылки только. Фактические данные должны быть испытаны после установки согласно специфическому применению.

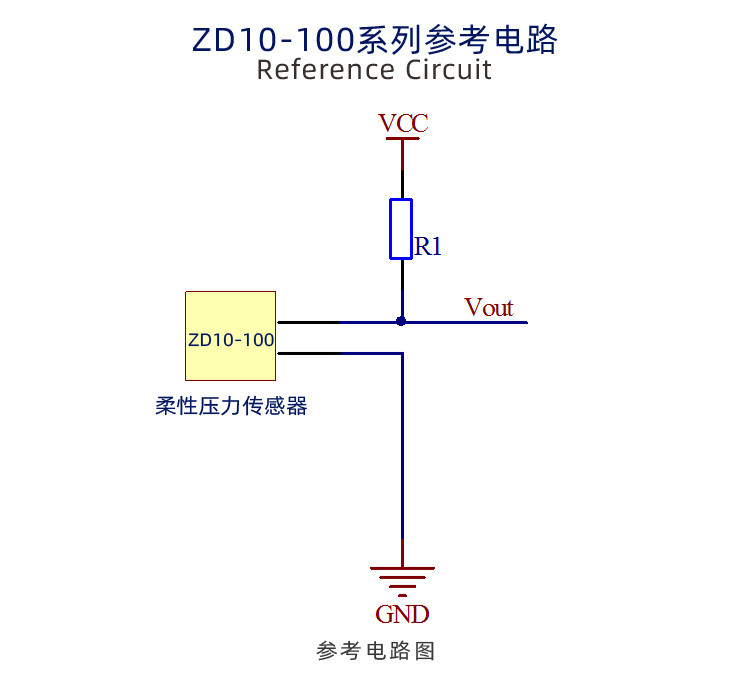

Цепь ссылки
Инструкции
- Гибкий датчик давления ZD10-100 неполярный компонент, там никакой directionality в цепи;
- При использовании, пожалуйста установите давление - чувствительную зону датчика на фирме, плоскую поверхность. Используя датчик на изогнутой или незаконной поверхности сделает датчик первоначально проводной, т.е., в государстве «ответа» когда никакое давление; в этом государстве, сопротивление выхода датчика может все еще ответить для того чтобы надавить изменения, и соответствуя отношение больше не применимо к листу справочных данных;
- Если поддерживая поверхность и поверхность применения силы и тверды и твердая поверхность, и контактирующая поверхность больше чем размер датчика (размер 52mm*10mm деликатной области датчика), то должный к собственной структуре датчика, ответ давления может быть небольшой и неустойчив. Круглой мягкой резиновой колодке нужно быть прикрепленным к центру деликатной области, диаметр немножко более небольшой чем деликатная область, и область должна быть больше чем 60% из зоны деликатной области;
- Вы можете использовать двухстороннюю ленту для того чтобы исправить датчик на поддерживая поверхности. Оплатите внимание что поддерживая поверхность аккуратна и чиста перед вставкой. Порекомендованы, что использует ленту бренда 3M двухстороннюю; обеспечьте подгонянные обслуживания;
- После того как будет усилен и поддержит датчик давление, значение сопротивления выхода будет перемещаться немножко с течением времени, обычно не позднее 5%. Эта ошибка может быть уменьшена методом тарировки времени. В деятельности тарировки, через время ожидания после придавать давление последовательно с временем ожидания в фактических применениях. В виду того что государство силы датчика различно в различных сценариях применения, порекомендовано что потребитель аранжирует датчик согласно фактическому сценарию применения и испытывает параметры смещения сами по себе.
Объявления
- Когда используя датчик, попробуйте сделать нагрузку получил равномерно и избежать непосредственный контакт с датчиком острыми объектами;
- польза Сверх-ряда уменьшит представление датчика или даже разрушит датчик;
- Терминал датчика сделан из медного и полуженного материала, и руководство можно сварить согласно потребностям. Оно должен быть замечен что паяя температура не должна быть слишком высока, оно порекомендован что она не должна превысить 300°C, и время срабатывания контакта не должно превысить 1 во-вторых, для предотвращения высокой температуры от плавить и деформировать субстрат фильма.
